El laser 100% cortó la soldadura pega la plantilla del PWB SMT a través de marca fiducial del agujero

Name: El laser 100% cortó la soldadura pega la plantilla del PWB SMT a través de marca fiducial del agujero
Brand: Bicheng
SKU: BIC-958.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 4.8 (157 reviews)

100% Laser Cut Solder Paste PCB SMT Stencil Through hole Fiducial mark

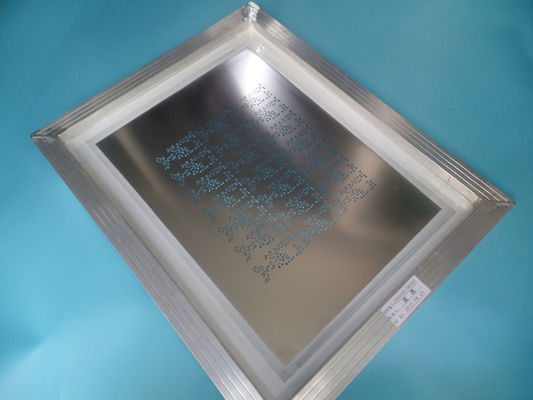

Ampliación de imagen : El laser 100% cortó la soldadura pega la plantilla del PWB SMT a través de marca fiducial del agujero

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Bicheng
Certificación:	UL, ISO9001, IATF16949
Número de modelo:	BIC-958.V1.0

Pago y Envío Términos:

Cantidad de orden mínima:	1pcs
Precio:	USD9.99-99.99
Detalles de empaquetado:	Vacío bags+Cartons
Tiempo de entrega:	8-9 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	5000pcs por mes

Contacto

Descripción detallada del producto

Materia prima:

Cuña de acero inoxidable

Tamaño de la plantilla:

370m m x 470m m, 420m m x 520m m, 550m m x 650m m

Grueso de la hoja:

0.05m m, 0.06m m, 0.08m m, 0.1m m, 0.12m m, 0.15m m, 0.18m m, 0.2m m

Aspecto:

Grabando y electro puliendo

Alta luz:

IATF16949 plantilla del PWB SMT

Plantilla del PWB SMT de la goma de la soldadura

Plantilla de la goma de la soldadura para la asamblea del PWB

La plantilla del laser para la soldadura de SMT pega la cuña de la plantilla de la asamblea del PWB

1,1 descripción general

Éste es un tipo de plantilla de SMT de la goma de la soldadura (corte 100% del laser) empleada hoja de acero inoxidable de 0.1m m con la dimensión de aluminio del milímetro x 420 milímetro x 20m m del marco 520. Ha fabricado por IPC 7525A usando los datos suministrados de Gerber, área del enjugador que localizaba en el centro. Las marcas de Fiducal están a través de los agujeros a adaptarse para la máquina de SMT. Ha embalado con el cartón de KK (tarjeta dura) y generalmente 2 plantillas se embalan para el envío.

1,2 características y ventajas

El archivo de datos se utiliza directamente para producir y para reducir la tasa de error;

La exactitud de la posición de apertura de la plantilla de SMT es muy alta: el error de proceso entero es el μ m del ≤ ±4;

La abertura de la plantilla de SMT tiene figura geométrica, que es ventajosa a la impresión y a la formación de la goma de la lata;

El diseño de ingeniería evita que los problemas ocurran en pre la producción;

Gestión del equipo y mantenimiento completo y control de proceso;

Método de envío diversificado;

Ingenieros profesionales y experimentados;

Precio competitivo;

Índice elegible de los productos de primera producción: el >99.99%

Más de 9000 tipos por mes;

1,3 uso

Paquete de SMD tal como PLCC, QFP, 0402,0201, BGA, Flip Chip.

1,4 hoja del parámetro y de datos

Dimensión:	370m m x 470m m, 420m m x 520m m, 550m m x 650m m
Estructura	Hojas de la plantilla con el marco de aluminio
Materia prima	Cuña de acero inoxidable
Grueso de la hoja	0.05m m, 0.06m m, 0.08m m, 0.1m m, 0.12m m, 0.15m m, 0.18m m, 0.2m m
Abertura configurada	Corte del laser
Aspecto	Grabando y electro puliendo
Marca fiducial	A través del agujero
Área de servicio:	Por todo el mundo
Cantidad de cojines abiertos:	1235
Ventajas:	a) Dimensión de la alta precisión; b) buena forma en la ventana; c) la pared del agujero es más lisa.
Uso:	CSP, BGA, paquete de 0.5m m QFP etc.

1,5 diseños de los agujeros de abertura para la plantilla de SMT

Tipo componente	Echada	Anchura que suelda	Longitud que suelda	Anchura de apertura	Longitud de apertura	Shim Thickness
PLCC	1.27m m	0.65m m	2.00m m	0.60m m	1.95m m	0.15-0.25m m
QFP	0.635m m	0.35m m	1.50m m	0.32m m	1.45m m	0.15-0.18m m
QFP	0.50m m	0.254-0.33m m	1.25m m	0.22-0.25m m	1.20m m	0.12-0.15m m
QFP	0.40m m	0.25m m	1.25m m	0.20m m	1.20m m	0.10-0.12m m
QFP	0.30m m	0.20m m	1.00m m	0.15m m	0.95m m	0.07-0.12m m
0402		0.50m m	0.65m m	0.45m m	0.60m m	0.12-0.15m m
0201		0.25m m	0.40m m	0.23m m	0.35m m	0.07-0.12m m
BGA	1.27m m	0.80m m		0.75m m	0.75m m	0.15-0.20m m
BGA	1.00m m	0.38m m		0.35m m	0.35m m	0.10-0.12m m
BGA	0.50m m	0.30m m		0.28m m	0.28m m	0.07-0.12m m
Flip Chip	0.25m m	0.12m m	0.12m m	0.12m m	0.12m m	0.08-0.10m m
Flip Chip	0.20m m	0.10m m	0.10m m	0.10m m	0.10m m	0.05-0.10m m
