A través de la plantilla del agujero para la plantilla de pulido de la goma de la soldadura del electro de la asamblea del PWB

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-957.V1.0

Materia prima:

Cuña de acero inoxidable

Tamaño de la plantilla:

370m m x 470m m, 420m m x 520m m, 550m m x 650m m

Grueso de la hoja:

0.05m m, 0.06m m, 0.08m m, 0.1m m, 0.12m m, 0.15m m, 0.18m m, 0.2m m

Aspecto:

Grabando y electro puliendo

Resaltar:

A través de la plantilla del agujero para la asamblea del PWB

Electro plantilla de pulido para la asamblea del PWB

El electro polaco suelda la plantilla de la goma

Descripción del Producto

La plantilla de SMT para la soldadura de la asamblea del PWB pega perfil del laser

1,1 descripción general

Éste es un tipo de plantilla de SMT de la goma de la soldadura (corte 100% del laser) empleada hoja de acero inoxidable de 0.1m m con la dimensión de aluminio del milímetro x 520 milímetro x 20m m del marco 420. Ha fabricado por IPC 7525A usando los datos suministrados de Gerber, área del enjugador que localizaba en el centro. Las marcas de Fiducal están a través de los agujeros a adaptarse para la máquina de SMT. Ha embalado con el cartón de KK (tarjeta dura) y generalmente 2 plantillas se embalan para el envío.

1,2 características y ventajas

El archivo de datos se utiliza directamente para producir y para reducir la tasa de error;

La exactitud de la posición de apertura de la plantilla de SMT es muy alta: el error de proceso entero es el μ m del ≤ ±4;

La abertura de la plantilla de SMT tiene figura geométrica, que es ventajosa a la impresión y a la formación de la goma de la lata;

El diseño de ingeniería evita que los problemas ocurran en pre la producción;

Dinero-ahorro, Preocupación-ahorro y ahorrador de trabajo;

Servicio a domicilio del envío;

Más de 9000 tipos por mes;

Ninguna cantidad de orden mínima. 1 pedazo está disponible;

1,3 uso

Paquete de SMD tal como PLCC, QFP, 0402,0201, BGA, Flip Chip.

1,4 hoja del parámetro y de datos

Dimensión:	370m m x 470m m, 420m m x 520m m, 550m m x 650m m
Estructura	Hojas de la plantilla con el marco de aluminio
Materia prima	Cuña de acero inoxidable
Grueso de la hoja	0.05m m, 0.06m m, 0.08m m, 0.1m m, 0.12m m, 0.15m m, 0.18m m, 0.2m m
Abertura configurada	Corte del laser
Aspecto	Grabando y electro puliendo
Marca fiducial	A través del agujero
Área de servicio:	Por todo el mundo
Cantidad de cojines abiertos:	1533
Ventajas:	a) Dimensión de la alta precisión; b) buena forma en la ventana; c) la pared del agujero es más lisa.
Uso:	CSP, BGA, paquete de 0.5m m QFP etc.

1,5 diseños de los agujeros de abertura para la plantilla de SMT

Tipo componente	Echada	Anchura que suelda	Longitud que suelda	Anchura de apertura	Longitud de apertura	Shim Thickness
PLCC	1.27m m	0.65m m	2.00m m	0.60m m	1.95m m	0.15-0.25m m
QFP	0.635m m	0.35m m	1.50m m	0.32m m	1.45m m	0.15-0.18m m
QFP	0.50m m	0.254-0.33m m	1.25m m	0.22-0.25m m	1.20m m	0.12-0.15m m
QFP	0.40m m	0.25m m	1.25m m	0.20m m	1.20m m	0.10-0.12m m
QFP	0.30m m	0.20m m	1.00m m	0.15m m	0.95m m	0.07-0.12m m
0402		0.50m m	0.65m m	0.45m m	0.60m m	0.12-0.15m m
0201		0.25m m	0.40m m	0.23m m	0.35m m	0.07-0.12m m
BGA	1.27m m	0.80m m		0.75m m	0.75m m	0.15-0.20m m
BGA	1.00m m	0.38m m		0.35m m	0.35m m	0.10-0.12m m
BGA	0.50m m	0.30m m		0.28m m	0.28m m	0.07-0.12m m
Flip Chip	0.25m m	0.12m m	0.12m m	0.12m m	0.12m m	0.08-0.10m m
Flip Chip	0.20m m	0.10m m	0.10m m	0.10m m	0.10m m	0.05-0.10m m

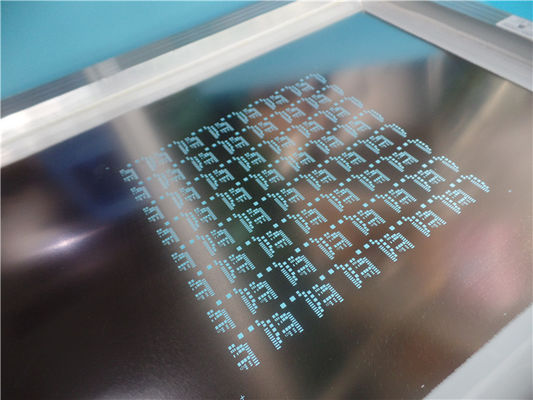

A través de la plantilla del agujero para la plantilla de pulido de la goma de la soldadura del electro de la asamblea del PWB 4
