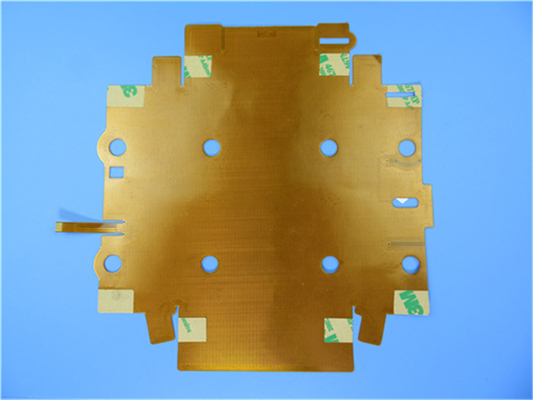

Línea fina FPC de los circuitos flexibles grandes con diseño de la bobina
(FPC son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Este tipo de PWB flexible es emplear el polyimide con la línea fina bobinas para el uso de los sistemas de seguimiento de GPS. Es un tablero de 2 capas en 0.15m m densamente. La lamina baja es de Shengyi. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. El refuerzo del Polyimide se aplica en la partición de inserción.
Hoja del parámetro y de datos
| Número de capas | 2 |
| Tamaño del tablero | 160 x 165mm=1PCS |
| Tipo del tablero | Flexbile cirucit |
| Grueso del tablero | 0.15m m +/--10% |
| Material del tablero | Polyimide (pi) 25um |
| Proveedor material del tablero | ITEQ |
| Valor del Tg del material del tablero | ℃ 60 |
| Grueso del Cu de PTH | ≥20um |
| Thicknes internos del Cu de Iayer | N/A |
| Grueso superficial del Cu | 35 um (1oz) |
| Color de Coverlay | Amarillo |
| Número de Coverlay | 2 |
| Grueso de Coverlay | 25 um |
| Refuerzo | NO |
| Tipo de tinta de la serigrafía | NO |
| Proveedor de la serigrafía | NO |
| Color de la serigrafía | NO |
| Número de serigrafía | NO |
| Rastro de Mininum (milipulgada) | 4 milipulgada |
| Gap mínimo (milipulgada) | 4 milipulgada |
| Final superficial | Oro de la inmersión |
| RoHS requirió | Sí |
| Famability | 94-V0 |
| Prueba de choque termal | Paso, -25℃±125℃, 1000 ciclos. |
| Tensión termal | Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar. |
| Función | Prueba eléctrica del paso del 100% |
| Ejecución | Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C |
Características y ventajas
Flexibilidad excelente
Reducción del volumen
Perdida de peso
Consistencia de la asamblea
Confiabilidad creciente
El extremo puede ser entero soldado
Bajo costo
Continuidad del proceso
Entrega rápida y puntual
Haga la entrega a tiempo. Guardamos tarifa de la en-tiempo-entrega más altamente de 98%.
Usos
Telclado numérico FPC, tablero suave industrial del ordenador de control, tablero suave del consumidor etc (colección electrónica del peaje),
Tipos básicos de circuito flexible
Hay cinco tipos básicos de circuitos flexibles como se describe a continuación:
1. Circuitos flexibles de un sólo lado
Éste es el tipo más simple, y consiste en una materia prima fina y flexible a qué se lamina una hoja de cobre mediante un pegamento. El circuito acabado se proporciona con frecuencia un covercoat enlazado al lado de cobre mediante un pegamento.
2. Circuitos flexibles de doble cara
Mientras que el nombre sugiere, el circuito consiste en una materia prima fina y flexible con la hoja de cobre laminada a cada lado. Los lados externos de los circuitos acabados se proporcionan con frecuencia los covercoats enlazados a los lados externos (de cobre).
3. Circuitos flexibles de múltiples capas
Un circuito flexible de múltiples capas consiste en vario fino y las laminas bajas flexibles y las hojas de cobre laminaron juntas mediante el pegamento, mucho de la misma manera como tableros de múltiples capas rígidos. También es práctica común enlazar covercoats a los lados externos (de cobre).
4. Circuitos Flexión-rígidos
Un circuito flexión-rígido es una combinación de tableros rígidos y los circuitos flexibles, el último crear flexible interconectan entre los tableros rígidos a quienes se laminan mediante capas en enlace.
5. Circuitos flexibles con áreas rígidas
En algunos casos, el circuito flexible debe apoyar varios componentes relativamente pesados o aún una partición del conector. Por lo tanto es necesario reforzar tal área. Esto es lograda enlazando un refuerzo a esa área. El refuerzo puede ser una capa adicional de polyimide no demasiado fino, o puede ser una lamina de cristal/de epoxy.
