Datos del producto:
Pago y Envío Términos:
|
| El material: | RO4360G2 | Tamaño del PCB: | 68.35 mm x 41.4 mm = 1 PCS |
|---|---|---|---|
| Peso de cobre: | 1 onza | Finalización de la superficie: | Oro de inmersión |
| Número de capas: | 2 capas | espesor del PCB: | 0.6 mm |

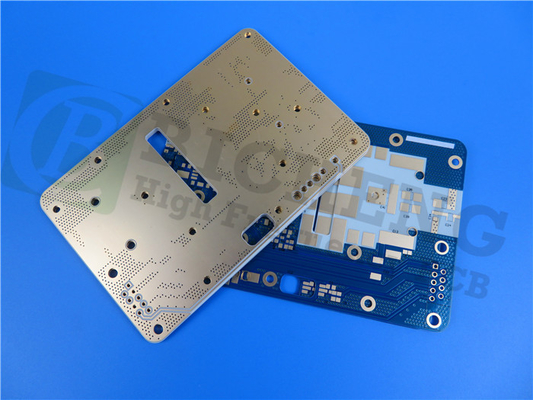

El recientemente enviado RO4360G2 2-Layer Rigid PCB es un producto de vanguardia que combina rendimiento y capacidad de procesamiento, lo que lo hace ideal para una amplia gama de aplicaciones.Vamos a profundizar en las características clave y beneficios de este PCB excepcional:
Características:
- Constante dieléctrica (Dk) de 6,15+/- 0,15 a 10 GHz/23°C: garantiza una transmisión fiable de la señal y un rendimiento óptimo.
- Factor de disipación de 0,0038 a 10 GHz/23°C: Minimiza la pérdida de señal, manteniendo la integridad de la señal.
- Alta conductividad térmica de 0,75 W/mK: disipación de calor eficiente, mejorando la fiabilidad y el rendimiento.
- Bajo coeficiente de expansión térmica en el eje Z a 28 ppm/°C: garantiza la estabilidad dimensional en temperaturas variables.
- Proceso libre de plomo Compatible, inflamabilidad 94V-0: respetuoso con el medio ambiente y cumple con los estrictos requisitos de seguridad.
| RO4360G2 Valor típico | |||||
| Propiedad | Se aplicarán las disposiciones siguientes: | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 6.15 ± 0.15 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 2.5 GHz/23°C | |||||
| Factor de disipación, tanδ | 0.0038 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Conductividad térmica | 0.75 | El valor de las emisiones de CO | 50°C | Las demás partidas de los componentes | |
| Resistencia por volumen | 4.0 x 1013 | O.cm | T elevado | IPC-TM-650 2.5.17.1 | |
| Resistencia de la superficie | 9.0 x 1012 | Oh | T elevado | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 784 | Z. | V/mil | IPC-TM-650 2.5.6.2 | |
| Resistencia a la tracción | Se aplican las disposiciones siguientes: | X y | MPa (kpsi) | 40 horas 50%RH/23 | Las demás partidas |
| Fuerza de flexión | 213(31) 145(21) | X y | En el caso de los vehículos de motor | 40 horas 50%RH/23 | Se trata de un sistema de control basado en el código IPC-TM-650.4.4 |
| Coeficiente de expansión térmica | 13 14 28 | X Y Z | ppm/°C | - 50 años°Chasta el 288°CDespués de replicar el ciclo térmico | Se trata de un sistema de control basado en el código IPC-TM-650.1.41 |
| Tg | > 280 | °C TMA | IPC-TM-650 2.4.24.3 | ||
| Td el tiempo | 407 | °C | ASTM D3850 utilizando el TGA | ||
| T288 | > 30 años | Z. | Min | 30 minutos / 125°CPrecocción | IPC-TM-650 2.2.24.1 |
| Absorción de agua | 0.08 | % | 50°C/ 48 horas | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coeficiente térmico de er | -131 @10 GHz | Z. | ppm/°C | - 50 años°Chasta 150°C | Se trata de un sistema de control basado en el código IPC-TM-650.5.5.5 |
| Densidad | 2.16 | Gm/cm3 | NT1 el trabajo | Las demás partidas | |
| Resistencia de la cáscara de cobre | 5.2 (0,91) | Plie (N/mm) | Condición B | IPC-TM-650 2.4.8 | |
| Flamabilidad | V-0 | Se trata de una serie de medidas de protección de la salud. | |||
Beneficios:
- Flexibilidad de diseño: RO4360G2 ofrece flexibilidad de diseño, lo que permite aplicaciones innovadoras y personalizadas.
- Confiabilidad de los agujeros: garantiza conexiones robustas y fiables para los componentes.
- Compatibilidad con el montaje automatizado: facilita procesos de fabricación eficientes y racionalizados.
- Amistoso con el medio ambiente - Proceso libre de plomo compatible: Apoya iniciativas respetuosas con el medio ambiente y el cumplimiento de las regulaciones.
- Cadena de suministro eficiente y plazos de entrega cortos: opción de material rentable con una respuesta más rápida.
El RO4360G2 de 2 capas de PCB rígido está diseñado con detalles de construcción meticulosos para satisfacer sus requisitos específicos.Mientras que la anchura mínima de 4 mils y el espacio de 6 mils aseguran un enrutamiento preciso de la señalCon un espesor de placa terminada de 0,6 mm y un peso de cobre terminado de 1 onza (1,4 mil) en las capas exteriores, este PCB ofrece un perfil delgado sin comprometer la conductividad.El espesor de 20 μm a través del revestimiento y el acabado de la superficie de oro por inmersión aseguran conexiones eléctricas confiables y una excelente solderabilidadLa máscara de soldadura verde superior e inferior proporciona protección y claridad visual, mientras que la prueba eléctrica del 100% antes del envío garantiza la calidad.Las vías de 5 mm llenas de resina y cubiertas mejoran la integridad estructuralCon 11 componentes, 70 pastillas (46 a través del agujero y 24 SMT superiores) y 35 vías, este PCB ofrece versatilidad para diversas aplicaciones.
Las estadísticas de PCB muestran sus características clave: con 3 redes, el PCB permite múltiples vías de señal y su diseño preciso facilita una interconexión eficiente.Si usted requiere conexiones confiables a través del agujero o la tecnología de montaje de superficie, el PCB RO4360G2 está equipado con 46 almohadillas de agujero y 24 almohadillas SMT superiores. La ausencia de almohadillas SMT inferiores garantiza opciones de diseño optimizadas.Estos detalles y estadísticas de construcción ponen de relieve la precisión, fiabilidad y versatilidad del PCB rígido de 2 capas RO4360G2, lo que lo convierte en una excelente opción para diversas aplicaciones electrónicas.
Se aplicará el método de ensayo de la norma de calidad.
| Material de los PCB: | Materiales termorresistentes llenos de hidrocarburos cerámicos |
| Nombramiento: | Se aplicarán las disposiciones siguientes: |
| Constante dieléctrica: | 6.15 ± 0.15 |
| Número de capas: | Pcb de doble capa, de múltiples capas, híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| espesor del PCB: | 8 mil (0,203 mm), 12 mil (0,705 mm), 16 mil (0,406 mm), 20 mil (0,508 mm), 24 mil (0,610 mm), 32 mil (0,813 mm), 60 mil (1,524) mm |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | El cobre desnudo, HASL, ENIG, OSP, etc. |
Aplicaciones:
- Amplificadores de potencia de la estación base: lograr una amplificación de potencia de alto rendimiento para las estaciones base.
- Transceptores de células pequeñas: permitir una comunicación eficiente y fiable en sistemas de transceptores de células pequeñas.
Disponibilidad: el PCB RO4360G2 está disponible en todo el mundo, lo que garantiza la accesibilidad para los clientes globales.
Experimente el poder y la eficiencia de RO4360G2 2-Layer Rigid PCB en su próximo proyecto.
