Datos del producto:
Pago y Envío Términos:
|
| El material: | RO4350B | Tamaño del PCB: | 106.84 mm x 60,8 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Peso de cobre: | 1 onza | Finalización de la superficie: | Plata de inmersión |
| Número de capas: | 2 capas | espesor del PCB: | 0.6 mm |
Introducción de un nuevo PCB fabricado con laminado RO4350B, un laminado de alto rendimiento que combina las propiedades eléctricas de PTFE/vidrio tejido con la fabricabilidad de epoxi/vidrio.Con sus materiales cerámicos/hidrocarburos reforzados de vidrio tejido, el RO4350B ofrece un rendimiento eléctrico excepcional mientras que es rentable de producir.
Los laminados RO4350B proporcionan un control preciso de la constante dieléctrica (Dk) y mantienen bajas pérdidas, utilizando los mismos métodos de procesamiento que los laminados epoxi/vidrio estándar.A diferencia de los laminados convencionales de microondasLos laminados RO4350B no requieren tratamientos especiales de agujero o procedimientos de manipulación, simplificando el proceso de fabricación.garantizar su idoneidad para dispositivos activos y diseños de RF de alta potencia.
Con una constante dieléctrica de DK 3,48 +/- 0,05 a 10 GHz/23°C y un factor de disipación de 0,0037 a 10 GHz/23°C, el PCB RO4350B garantiza una transmisión de señal precisa y confiable.Tiene una conductividad térmica de 0.69 W/m/°K, contribuyendo a una disipación de calor eficiente. El PCB presenta un bajo coeficiente de expansión térmica (CTE) de 10 ppm/°C para el eje X y 12 ppm/°C para el eje Y,y 32 ppm/°C para el eje ZTambién posee un alto valor de Tg de > 280 °C, lo que garantiza la estabilidad bajo temperaturas elevadas.
El PCB RO4350B ofrece numerosas ventajas para sus aplicaciones. Es ideal para construcciones de placa de múltiples capas (MLB) y se puede procesar como FR-4 a un menor costo de fabricación,proporcionar una solución rentable para diseños de alto rendimientoAdemás, ofrece una excelente estabilidad dimensional, lo que garantiza un rendimiento fiable en entornos exigentes.ofreciendo un valor excepcional por sus capacidades de rendimiento.
| RO4350B Valor típico | |||||
| Propiedad | No se incluyen en la lista. | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 3.48 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 3.66 | Z. | de 8 a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación | 0.0037 0.0031 |
Z. | 10 GHz y 23°C 2.5 GHz y 23°C |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | + 50 | Z. | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 1.2 x 1010 | MΩ.cm | Conde A. | IPC-TM-650 2.5.17.1 | |
| Resistencia de la superficie | 5.7 x 109 | MΩ | Conde A. | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2 ((780) | Z. | Kv/mm(v/mil) | 0.51 mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Modulo de tracción | 16, 767 ((2,432) 14,153 ((2,053) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Resistencia a la tracción | 203,29,5 El número de personas afectadas |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Fuerza de flexión | 255 El número de |
MPa - ¿ Qué pasa? |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | El valor de las emisiones5 | X, Y | En el caso de los vehículos de motor (mil/pulgada) |
después del grabado+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica | 10 12 32 |
X. Y Z. |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A. No | IPC-TM-650 2.4.24.3 | |
| Td el tiempo | 390 | °C TGA | Las demás partidas | ||
| Conductividad térmica | 0.69 | El número de unidades de producción | 80 °C | Las demás partidas | |
| Absorción de humedad | 0.06 | % | 48 horas de inmersión 0.060" temperatura de la muestra 50°C |
Las demás partidas | |
| Densidad | 1.86 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 0.88 5.0 |
N/mm - ¿ Qué pasa? |
después de la soldadura flotar 1 onza. Folias de EDC |
IPC-TM-650 2.4.8 | |
| Flamabilidad | (3) V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||

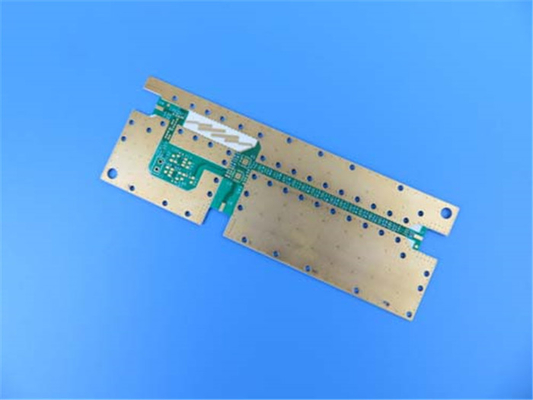

Este PCB en particular cuenta con una pila de placa rígida de 2 capas con copper_layer_1 (70 μm), un núcleo Rogers RO4350B de 0.508 mm (20 mil) y copper_layer_2 (70 μm).Esta configuración proporciona integridad estructural y rendimiento eléctrico óptimo para sus diseños.
Este PCB mide 106.84mm x 60.8mm con una tolerancia de +/- 0.15mm. Cuenta con un espacio mínimo de 4/5 mils y un tamaño mínimo de agujero de 0.3mm. No hay vías ciegas.El espesor del tablero terminado es 0El espesor del revestimiento es de 20 μm. El acabado de la superficie es de plata de inmersión, proporcionando una excelente solderabilidad y resistencia a la corrosión.El PCB no tiene pantalla de seda superior o inferior o máscara de soldaduraCada tablero se somete a una prueba eléctrica integral del 100% para garantizar su rendimiento y fiabilidad.
Cada PCB se adhiere a los estándares de calidad IPC-Clase 2, lo que garantiza procesos de fabricación de alta calidad y un rendimiento confiable.
El PCB RO4350B encuentra aplicaciones en diversas industrias. Es muy adecuado para antenas de estaciones base celulares y amplificadores de potencia,ofreciendo excelentes capacidades de transmisión de señales y manejo de energíaTambién es adecuado para etiquetas de identificación de RF, radar automotriz, sensores y LNB's (Low-Noise Block Downconverters) para satélites de transmisión directa.Elige el PCB RO4350B para un rendimiento eléctrico excepcional, fabricación rentable y funcionalidad confiable en aplicaciones exigentes.
