Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | TLY-5Z 0.762m m | Cuenta de la capa: | 2 capas |
|---|---|---|---|
| Grueso del PWB: | 0,8mm ±0,1 | Tamaño del PWB: | 72 x 55mm=1up |
| Máscara de la soldadura: | Verde | Serigrafía: | Blanco |
| Peso de cobre: | 1oz | Final superficial: | oro de la inmersión |
| Alta luz: | Material del PWB de TLY-5Z,tablero del PWB de 0.8m m,Material del PWB del oro de la inmersión |
||

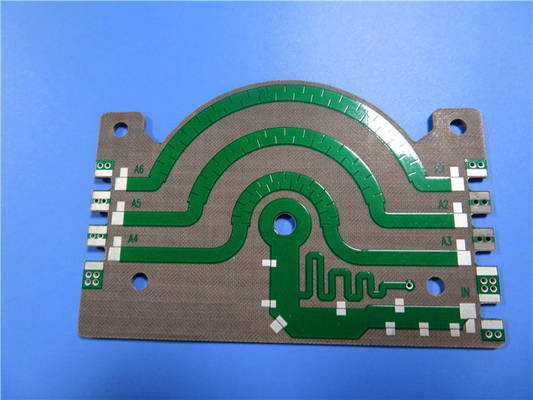

PWB DE TLY-5Z: Una solución de alto rendimiento para los usos exigentes
El PWB de TLY-5Z es un tipo de placa de circuito impresa que sea ampliamente utilizada en muchos diversos usos debido a su alto rendimiento y confiabilidad. Este tipo ofPCB es de uso general en industrias tales como telecomunicaciones, productos electrónicos de consumo, ordenadores, y usos automotrices. En este artículo, el wewill beexploring las características y las ventajas dominantes del PWB de TLY-5Z, así como algo de las industrias y de los usos en los cuales es de uso general.
Características y ventajas dominantes
El PWB de TLY-5Z es caracterizado por su alta conductividad termal y propiedades eléctricas excelentes del aislamiento. Estas propiedades hacen ideal para los usos del inhigh-funcionamiento del uso donde están críticos la disipación de calor y el aislamiento eléctrico. Además, el PWB de TLY-5Z se sabe para su alto anddurability de la confiabilidad, tomándole una decisión popular para el uso en ambientes duros y exigiendo usos.
Una de las ventajas dominantes del PWB de TLY-5Z es su capacidad de manejar señales de alta frecuencia sin pérdida de señal o la degradación. Esto le hace un idealchoice para los usos tales como amplificadores de la radiofrecuencia (RF), transferencia de datos de alta velocidad, y las comunicaciones de microonda, entre otros.
Industrias y usos
El PWB de TLY-5Z es ampliamente utilizado en la industria de las telecomunicaciones, particularmente en la construcción de las estaciones base celulares y de la otra infraestructura de telecomunicaciones. Su alta conductividad termal y propiedades eléctricas del aislamiento le toman una decisión ideal para el uso en el equipo que genera un significantamount del calor, tal como amplificadores y transmisores de alta potencia.
En la industria de productos electrónicos de consumo, el PWB de TLY-5Z es de uso general en la construcción del equipo de audio de alto rendimiento, tal como andspeakers de los amplificadores. Su capacidad de manejar señales de alta frecuencia sin pérdida de señal o la degradación le toma una decisión ideal para el uso en claridad y fidelidad de los thatrequires del equipo de audio altas.
El PWB de TLY-5Z también se utiliza con frecuencia en la industria del automóvil, particularmente en la construcción de los sistemas de control electrónico de alto rendimiento del andother de las unidades de control de motor (los ECUs). Su altas conductividad termal y confiabilidad le toman una decisión ideal para el uso en ambientes y demandingapplications duros, tales como ésos encontrados en automóviles de alto rendimiento.
Conclusión
En conclusión, el PWB de TLY-5Z es un tipo de alto rendimiento y confiable de placa de circuito impresa que sea ampliamente utilizada en muchos diversos andapplications de las industrias. Su alta conductividad termal, propiedades eléctricas del aislamiento, y capacidad de manejar señales de alta frecuencia le toman una decisión ideal para los usos del inhigh-funcionamiento del uso que requieren la disipación de calor, el aislamiento eléctrico, y la claridad de la señal.
Nuestras ventajas
1. Los productos y la fabricación del PWB son certificados por organizaciones autorizadas;
2. Comprobación rápida de CADCAM y cita libre del PWB;
3. Un equipo con la pasión, la disciplina, la responsabilidad y la honradez;
4. Entrega a tiempo: El >98%, tarifa de la denuncia del cliente: <1>
5. Clase 3 de la clase 2/IPC de IPC;
Nuestras capacidades del PWB (2022)
| Parámetro | Valor |
| Cuentas de la capa | 1-32 |
| Material del substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 alto CTI>600V; Polyimide, ANIMAL DOMÉSTICO; Base etc. del metal. |
| Tamaño máximo | Prueba que vuela: 900*600m m, prueba 460*380m m, ninguna prueba 1100*600m m del accesorio |
| Tolerancia del esquema del tablero | ±0,0059"(0.15m m) |
| Grueso del PWB | 0,0157" - 0,3937" (0.40m m--10.00m m) |
| Tolerancia del grueso (T≥0.8mm) | el ±8% |
| Tolerancia del grueso (t<0.8mm) | el ±10% |
| Grueso de la capa del aislamiento | 0,00295" - 0,1969" (0.075m m--5.00m m) |
| Pista mínima | 0,003" (0.075m m) |
| Espacio mínimo | 0,003" (0.075m m) |
| Grueso de cobre externo | los 35µm--los 350µm (1oz-10oz) |
| Grueso de cobre interno | el 17µm--los 350µm (0.5oz - 10oz) |
| Agujero de taladro (mecánico) | 0,0079" - 0,25" (0.2m m--6.35m m) |
| Agujero acabado (mecánico) | 0,0039" - 0,248" (0.10m m--6.30m m) |
| DiameterTolerance (mecánico) | 0,00295" (0.075m m) |
| Registro (mecánico) | 0,00197" (0.05m m) |
| Relación de aspecto | 12:1 |
| Tipo de la máscara de la soldadura | LPI |
| Min Soldermask Bridge | 0,00315" (0.08m m) |
| Min Soldermask Clearance | 0,00197" (0.05m m) |
| Enchufe vía diámetro | 0,0098" - 0,0236" (0.25m m--0.60m m) |
| Tolerancia del control de la impedancia | el ±10% |
| Final superficial | HASL, HASL SI, ENIG, lata de la inmersión, plata de la inmersión, OSP, finger del oro, etc. plateado oro puro. |
Apéndice: Valor típico de TLY-5Z
| Propiedad | Método de prueba | Unidad | Valor | Unidad | Valor |
| DK @ 1,9 gigahertz | IPC-650 2.5.5.5 .1 MOD. | 2,20+/- 0,04 | 2,20+/- 0,04 | ||
| Df @ 1,9 gigahertz | IPC-650 2.5.5.5 .1 MOD. | 0,001 | 0,001 | ||
| Df @ 10 gigahertz | IPC-650 2.5.5.5 .1 MOD. | 0,0015 | 0,0015 | ||
| Tc (D) K (- 55 ~150°C) | MOD de IPC-650 2.5.5.6. | ppm/°C | -72 | ppm/°C | -72 |
| Voltaje de avería dieléctrica | IPC-650 2.5.6 | kilovoltio | 45 | kilovoltio | 45 |
| Fuerza dieléctrica | IPC-650 2.5.6.2 | V/mil | 770 | V/mm | 30.315 |
| Absorción de la humedad | IPC-650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Fuerza de cáscara (1 onza. cobre) | IPC-650 2.4.8 | libras. de /inch | 7 | N/mm | 1,3 |
| Resistencia de volumen | IPC-650 2.5.17.1 | Mohms/cm | 10^9 | Mohms/cm | 10^9 |
| Resistencia superficial | IPC-650 2.5.17.1 | Mohms | 10^8 | Mohms | 10^8 |
| Resistencia a la tensión (Doctor en Medicina) | IPC-650 2.4.18.3 | PSI | 9137 | N/mm2 | 63 |
| Resistencia a la tensión (CD) | IPC-650 2.4.18.3 | PSI | 9572 | N/mm2 | 66 |
| Módulo extensible (Doctor en Medicina) | IPC-650 2.4.18.3 | PSI | 182.748 | N/mm2 | 1260 |
| Módulo extensible (CD) | IPC-650 2.4.18.3 | PSI | 165.344 | N/mm2 | 1140 |
| Alargamiento (Doctor en Medicina) | IPC-650 2.4.18.3 | % | 6 | % | 6 |
| Alargamiento (CD) | IPC-650 2.4.18.3 | % | 6,9 | % | 6,9 |
| Flex Strength (Doctor en Medicina) | ASTM D790 | PSI | 10.300 | N/mm2 | 71 |
| Flex Strength (CD) | ASTM D790 | PSI | 11.600 | N/mm2 | 80 |
| Flex Modulus (Doctor en Medicina) | ASTM D790 | PSI | 377.100 | N/mm2 | 2600 |
| Flex Modulus (CD) | ASTM D790 | PSI | 432.213 | N/mm2 | 2980 |
| Estabilidad dimensional (Doctor en Medicina) | IPC-650 2.4.39 (cueza) | % (10 milipulgada) | -0,05 | % (30 milipulgada) | -0,05 |
| Estabilidad dimensional (CD) | IPC-650 2.4.39 (cueza) | % (10 milipulgada) | -0,17 | % (30 milipulgada) | -0,11 |
| Estabilidad dimensional (Doctor en Medicina) | IPC-650 2.4.39 (tensión) | % (10 milipulgada) | -0,07 | % (30 milipulgada) | -0,07 |
| Estabilidad dimensional (CD) | IPC-650 2.4.39 (tensión) | % (10 milipulgada) | -0,22 | % (30 milipulgada) | -0,14 |
| Densidad (gravedad específica) | IPC-650 2.3.5 | g/cm3 | 1,92 | g/cm3 | 1,92 |
| Calor específico | IPC-650 2.4.50 | J/g°C | 0,95 | J/g°C | 0,95 |
| Conductividad termal | IPC-650 2.4.50 | W/M*K | 0,2 | W/M*K | 0,2 |
| CTE (x-y) (°C) 50 - 150 | IPC-650 2.4.41 | ppm/ºC | 30-40 | ppm/ºC | 30-40 |
| CTE (z) (50 -°C) 150 | IPC-650 2.4.41 | ppm/ºC | 130 | ppm/ºC | 130 |
| Dureza | ASTM D2240 (durómetro) | - | 68 | - | 68 |
| Grado de la inflamabilidad UL-94 | UL-94 | V-0 | V-0 |
