Datos del producto:
Pago y Envío Términos:
|
| Material de base: | Laminas de cerámica del hidrocarburo | Cuenta de la capa: | PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido |
|---|---|---|---|
| Grueso del PWB: | 4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), | Tamaño del PWB: | ≤400 mm X 500 mm |
| Máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. | Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm) |
| Finalización de la superficie: | El cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP, oro puro plateó etc… | ||
| Alta luz: | Placa de circuito de RO4835 RF,PWB de múltiples capas de 30mil RF,El cobre RF del ED imprimió a la placa de circuito |
||

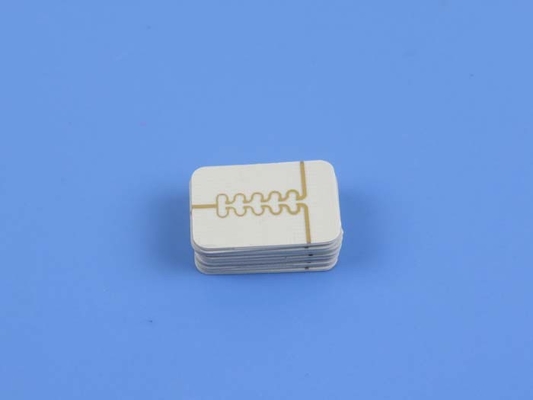

Rogers RO4835 PCB de alta frecuencia 10mil 20mil 30mil ED cobre 10,7mil 20,7mil 30,7mil LoPro cobre
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)
Descripción general
Los sustratos RO4835 de Rogers son laminados cerámicos de hidrocarburos, un tipo de materiales antioxidantes de alta frecuencia para aplicaciones que exigen una mayor estabilidad a temperaturas elevadas.Es significativamente más resistente a la oxidación que otros materiales a base de hidrocarburosLos laminados RO4835 están diseñados para ofrecer un rendimiento superior de alta frecuencia y una fabricación de circuitos de bajo costo.El material RO4835 proporciona propiedades eléctricas y mecánicas casi idénticas a los laminados RO4350B, que los clientes han utilizado con éxito durante muchos años.
La oxidación afecta a todos los materiales laminados termo-resistentes con el tiempo y la temperatura.la oxidación puede conducir a pequeños aumentos en la constante dieléctrica y el factor de disipación del sustrato del circuito.
Características y beneficios
1Mejora significativa de la resistencia a la oxidación en comparación con los materiales típicos de microondas termoestable, que están diseñados para aplicaciones de alto volumen y sensibles al rendimiento.
2La baja pérdida presenta un excelente rendimiento eléctrico que permite una aplicación con frecuencias de funcionamiento más altas, especialmente ideal para aplicaciones automotrices.
3La tolerancia de la constante dieléctrica es muy estrecha, lo que da lugar a líneas de transmisión de impedancia controlada.
4Los resultados de los procesos compatibles sin plomo no producen ampollas ni delaminación.
5. Baja expansión del eje Z se traduce en un revestimiento confiable a través de agujeros
6Bajo coeficiente de expansión en el plano se mantiene estable en todo un rango de temperaturas de procesamiento de circuitos
7. Resistente a los CAF
Nuestra capacidad de PCB (RO4835)
| Material de los PCB: | Laminados cerámicos de hidrocarburos |
| Nombramiento: | RO4835 |
| Constante dieléctrica: | 3.48 (10 GHz) |
| Factor de disipación | 0.0037 (10 GHz) |
| Número de capas: | PCB de doble cara, PCB multicapa, PCB híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| espesor dieléctrico (cobre ED) | 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) y otras fuentes |
| espesor dieléctrico (cobre LoPro) | 4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1,542) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, dorado puro, etc. |
Las aplicaciones típicas para RO4835 PCB incluyen unradar y sensores de automóviles, pmicroondas de punto a punto, pamplificadores de alta frecuencia, pel radar haced-array,Componentes de RF.
Apéndice: Valores típicos de la norma RO4835
| Propiedad | RO4835 | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 3.48 ± 0.05 | Z. | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño | 3.66 | Z. | - | de 8 a 40 GHz | Método de longitud de fase diferencial |
| Factor de disipación | 0.0037 | Z. | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε | + 50 | Z. | ppm/°C | - 100°Chasta 150°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 5 por 108 | MΩ.cm | Conde A. | IPC-TM-650 2.5.17.1 | |
| Resistencia de la superficie | 7 por 108 | MΩ | Conde A. | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 30.2 ((755) | Z. | Kv/mm(v/mil) | IPC-TM-650 2.5.6.2 | |
| Modulo de tracción | 7780 ((1128) | Y | MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Resistencia a la tracción | Las demás: | Y | MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Fuerza de flexión | 186 (27) | En el caso de los vehículos de motor | IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | El valor de las emisiones5 | X, Y | Muestra de las condiciones de funcionamiento (millas/pulgada) |
después de etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica | 10 12 31 |
X. Y Z. |
ppm/°C | - 55 años°Chasta el 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °CTMA | A. No | IPC-TM-650 2.4.24.3 | |
| Td el año | 390 | °CTGA | Las demás partidas | ||
| Conductividad térmica | 0.66 | En el caso de las máquinas de la categoría M2o- ¿ Qué? | 80°C | Las demás partidas | |
| Absorción de humedad | 0.05 | % | 48 horas de inmersión 0.060" temperatura de la muestra 50°C |
Las demás partidas | |
| Densidad | 1.92 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 0.88 (5.0) | N/mm (pli) | después de la soldadura flotar 1 onza. Folias de EDC |
IPC-TM-650 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? |
