Tablero del PWB de AD255C 20mil RF con plata de alta frecuencia de la inmersión de la antena

AD255C 20mil RF PCB Board With High Frequency Antenna Immersion Silver
AD255C 20mil RF PCB Board With High Frequency Antenna Immersion Silver AD255C 20mil RF PCB Board With High Frequency Antenna Immersion Silver AD255C 20mil RF PCB Board With High Frequency Antenna Immersion Silver

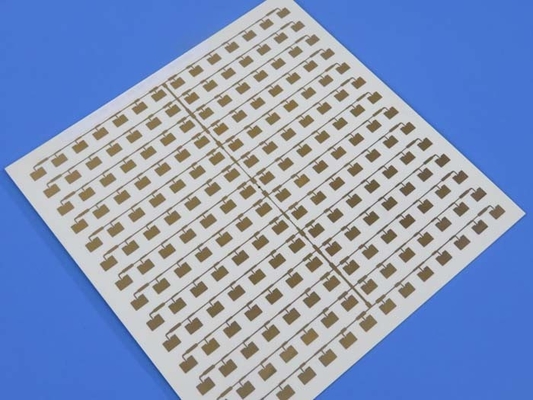

Ampliación de imagen :  Tablero del PWB de AD255C 20mil RF con plata de alta frecuencia de la inmersión de la antena

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-197.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1PCS
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Material de base: Compuestos reforzados con vidrio a base de PTFE Cuenta de la capa: PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido
Grueso del PWB: 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) Tamaño del PWB: ≤400 mm X 500 mm
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo. Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Finalización de la superficie: El cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP, oro puro plateó etc…
Alta luz:

Tablero del PWB con la antena de alta frecuencia

,

PWB de múltiples capas de plata del RF de la inmersión

,

Tablero del PWB de AD255C RF



AD255C Antenna de alta frecuencia PCB 20mil 30mil 40mil 60mil espesor con inmersión de oro, inmersión de plata

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son sólo para referencia)



Descripción general

Los sustratos AD255C de Rogers son materiales especiales de alto rendimiento diseñados y fabricados específicamente para satisfacer las demandas de los mercados de antenas inalámbricas actuales.Están reforzados con vidrio., compuestos basados en PTFE que proporcionan una constante dieléctrica controlada, bajo rendimiento de pérdida y muy buen rendimiento de intermodulación pasiva (PIM).55Los modelos de la gama de las mediciones de velocidad de las ondas de dispersión de los electrones de 10 GHz, con un factor de disipación de 0,0013 a 10 GHz con el cobre ED y el cobre de tratamiento inverso, están disponibles desde los 20 mil a los 125 mil.



Capacidad de PCB (AD255C)

Material de los PCB: Compuestos reforzados con vidrio a base de PTFE
Nombramiento: AD255C
Constante dieléctrica: 2.55 (10 GHz)
Factor de disipación 0.0013 (10 GHz)
Número de capas: PCB de doble cara, PCB multicapa, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
El espesor dieléctrico: 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm), 125 mil (3,175 mm)
Tamaño del PCB: ≤ 400 mm x 500 mm
Máscara de soldadura: Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie: cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, dorado puro, etc.



Aplicaciones típicas

Sistemas de antenas telemáticas para automóviles

Antena de la estación base de la infraestructura celular

Antena de radio por satélite comercial



Valor típico de AD255C

Propiedades eléctricas AD255C Unidades Condiciones de ensayo Método de ensayo
PIM (30 mil/60 mil) -159/-163 - ¿Qué quieres decir? Dbc Tones barridos reflejados a 43 dBm a 1900 MHz, S1/S1 Rogers Interno 50 ohm
Constante dieléctrica (proceso) 2.55 - 23°C @ 50% de HRC 10 GHz IPC TM-650 2.5.5.5
(IPC TM-650 2.)5.5.3)
Constante dieléctrica (diseño) 2.60 - C-24/23/50 Las ayudas concedidas por el Estado 10 GHz Duración de la fase diferencial de la microrrícula
Factor de disipación (proceso) 0.0013 - 23°C @ 50% de HRC 10 GHz IPC TM-650 2.5.5.5
Coeficiente térmico de la constante dieléctrica -110 ppm/oC. Las De 0°C a 100°C 10 GHz IPC TM-650 2.5.5.5
Resistencia por volumen 7.4 x 108 No más de 100 mm En el caso de la Comisión: - IPC TM-650 2.5.17.1
Resistencia de la superficie 3.6 x 107 ¿ Qué es eso? En el caso de la Comisión: - IPC TM-650 2.5.17.1
Resistencia eléctrica (resistencia dieléctrica) 911 V/mil - - IPC TM-650 2.5.6.2
Descomposición dieléctrica > 40 años el kV D-48/50 y de la Comisión Dirección X/Y IPC TM-650 2.5.6
Propiedades térmicas
Temperatura de descomposición (T)d) > 500 ̊C 2 horas @ 105 ̊C 5% de pérdida de peso IPC TM-650 2.3.40
Coeficiente de expansión térmica - x 34 ppm/ ̊C - -55 °C a 288 °C IPC TM-650 2.4.41
Coeficiente de expansión térmica - y 26 ppm/ ̊C - -55 °C a 288 °C IPC TM-650 2.4.41
Coeficiente de expansión térmica - z 196 ppm/ ̊C - -55 °C a 288 °C IPC TM-650 2.4.41
Conductividad térmica 0.35 El valor de las emisiones de CO - Dirección z Las demás partidas
Tiempo para la delaminación > 60 años minutos como recibido 288 ̊C IPC TM-650 2.4.24.1
Propiedades mecánicas
Resistencia de la cáscara del cobre después del estrés térmico 2.4
El número de personas afectadas
N/mm (lbs/in) 10s @ 288 ̊C Fuel de 35 μm IPC TM-650 2.4.8
Resistencia a la flexión (MD/CMD) 8.8/6.4 (60.7/44.1) MPa (ksi) Se aplicarán las siguientes medidas: - Las demás partidas
Resistencia a la tracción (MD/CMD) 8.1/6.6 (55.8/45.5) MPa (ksi) 23°C/50% de HRC - Se aplicarán los siguientes requisitos:
Modulo flexible (MD/CMD) 930/818 (6.412/5.640) MPa (ksi) Se aplicarán las siguientes medidas: - Método de ensayo IPC-TM-650 2.4.4
Estabilidad dimensional (MD/CMD) 0.03/0. ¿Qué quieres decir?07 mils/pulgada después de grabar + hornear - IPC-TM-650 2.4.39a
Propiedades físicas
Flamabilidad V-0 - - - El número de certificado es:
Absorción de humedad 0.03 % E1/105 +D48/50 - IPC TM-650 2.6.2.1
Densidad 2.28 G/cm3 C-24/23/50 Las ayudas concedidas por el Estado - Las demás partidas
Capacidad térmica específica 0.813 J/g°K 2 horas a 105 °C - Las demás partidas
