Datos del producto:
Pago y Envío Términos:
|
| Material de base: | Compuestos de cerámica, PTFE y fibra de vidrio tejida | Cuenta de la capa: | PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido |
|---|---|---|---|
| Grueso del PWB: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) | Tamaño del PWB: | ≤400 mm X 500 mm |
| Máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. | Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm) |
| Finalización de la superficie: | El cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP, oro puro plateó etc… | ||
| Alta luz: | Tablero híbrido del prototipo del RF,Placa de circuito electrónico multicapa,PWB de múltiples capas de 60mil RF |
||

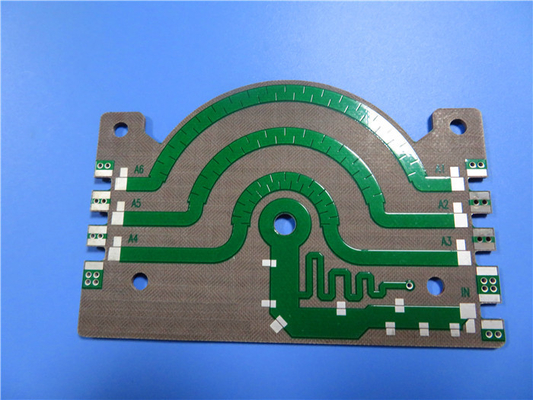

TLY-5Z PCB de alta frecuencia 60mil 30mil 20mil y 10mil PCB RF tácnico con oro de inmersión
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)
Los laminados de alta frecuencia TLY-5Z de Taconic son compuestos avanzados de cerámica, PTFE y refuerzo de fibra de vidrio tejido.Está diseñado para aplicaciones de baja densidad como la aeroespacial con requisitos de peso óptimamente bajosDebido a que utiliza cerámica y fibra de vidrio tejida, TLY-5Z tiene una alta propiedad estable en dimensión.El enfoque de baja densidad también lo hace con una baja expansión del eje Z que no es posible con compuestos ricos en PTFE. TLY-5Z tiene una alta estabilidad térmica y tiene sólo la mitad de la expansión térmica de los laminados ricos en PTFE, ofrece una mejor perforación y puede ser ciclada térmicamente.
Beneficios:
CTE en el eje Z bajo
Revestidos con estabilidad de agujero
Baja densidad (1,92 g/cm3)
Relación precio/rendimiento atractiva
Excelente resistencia a la cáscara
Con un contenido de aluminio superior a 10%, pero no superior a 50%
Las aplicaciones típicas de los PCB TLY-5Z incluyen:
1Componentes aeroespaciales: El PCB puede utilizarse en varios componentes aeroespaciales, aprovechando su bajo peso y estabilidad.
2. Antenas de bajo peso para aeronaves: La naturaleza ligera del PCB TLY-5Z lo hace adecuado para la fabricación de antenas de bajo peso utilizadas en aeronaves.
3Componentes RF pasivos: El PCB puede utilizarse en componentes RF pasivos, beneficiándose de sus excelentes características de rendimiento.
Nuestra capacidad de PCB (TLY-5Z)
| Material de los PCB: | Compuestos de cerámica, PTFE y fibra de vidrio tejida |
| Nombramiento: | Se trata de una serie de medidas de seguridad. |
| Constante dieléctrica: | 2.20 +/- 0,04 (1,9 GHz) |
| Factor de disipación | 0.0015 (10 GHz) |
| Número de capas: | PCB de doble cara, PCB multicapa, PCB híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm) |
| El espesor del laminado: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, dorado puro, etc. |
Sobre nosotros
Fundada en 2003, Shenzhen Bicheng Electronics Technology Co., Ltd es un proveedor y exportador de PCB de alta frecuencia establecido en Shenzhen China, que corta la antena de la estación base celular, el satélite,componentes pasivos de alta frecuencia, circuito de líneas de micro-bandas y de banda, equipos de ondas milimétricas, sistemas de radar, antena digital de radiofrecuencia y otros campos en todo el mundo durante 18 años.Nuestros PCB de alta frecuencia están basados en 3 marcas de materiales de alta frecuencia.Las constantes dieléctricas oscilan entre 2.2 y 10.2 etc.
También tenemos divisiones de tarjetas de circuito FR-4, circuitos flexibles y PCB de núcleo metálico que se presentan como prototipos, pequeñas tiradas para la producción en masa.También investigamos y construimos proyectos de PCB de alto valor añadido como HDI, giro rápido, control de impedancia, cobre pesado y placa de fondo, etc. Esto ha hecho que nuestros productos de PCB generen una prolongación y complementación efectivas,así como la formación de una línea de productos integrados que van desde la gama baja a la gama alta.
Nuestros PCBs se utilizan para una variedad de propósitos, incluyendo, pero no limitado a, redes de computadoras, seguridad y vigilancia, suministro de energía, telecomunicaciones, electrónica automotriz,aparatos e instrumentos médicos, de defensa nacional y equipos industriales, etc.
Apéndice: Valores típicos del TLY-5Z
| Propiedad | Método de ensayo | Unidad | Valor | Unidad | Valor |
| Dk @ 1,9 GHz | IPC-650 2.5.5.5.1 Mod. | 2.20 +/- 0.04 | 2.20 +/- 0.04 | ||
| Df @ 1,9 GHz | IPC-650 2.5.5.5.1 Mod. | 0.001 | 0.001 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0.0015 | 0.0015 | ||
| Tc(D) K (-55 ~ 150¿ Qué pasa?C) Las | IPC-650 2.5.5.6 Mod. | ppm/¿ Qué pasa?C. Las | - 72 años. | ppm/¿ Qué pasa?C. Las | - 72 años. |
| Tensión de ruptura dieléctrica | IPC-650 2.5.6 | el kV | 45 | el kV | 45 |
| Resistencia dieléctrica | IPC-650 2.5.6.2 | V/mil | 770 | V/mm | 30,315 |
| Absorción de humedad | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Resistencia al pelado (1 oz. de cobre) | IPC-650 2.4.8 | Libras por pulgada | 7 | N/mm | 1.3 |
| Resistencia por volumen | IPC-650 2.5.17.1 | Se aplican las siguientes medidas: | 10^9 | Se aplican las siguientes medidas: | 10^9 |
| Resistencia de la superficie | IPC-650 2.5.17.1 | ¿Qué es eso? | 10 a la 8 | ¿Qué es eso? | 10 a la 8 |
| Resistencia a la tracción (MD) | IPC-650 2.4.18.3 | el psi | 9137 | N/mm2 | 63 |
| Resistencia a la tracción (CD) | IPC-650 2.4.18.3 | el psi | 9572 | N/mm2 | 66 |
| Modulo de tracción (MD) | IPC-650 2.4.18.3 | el psi | 182,748 | N/mm2 | 1260 |
| Modulo de tracción (CD) | IPC-650 2.4.18.3 | el psi | 165,344 | N/mm2 | 1140 |
| Elongado (MD) | IPC-650 2.4.18.3 | % | 6 | % | 6 |
| Elongado (CD) | IPC-650 2.4.18.3 | % | 6.9 | % | 6.9 |
| Fuerza de flexibilidad (MD) | Las demás partidas | el psi | 10,300 | N/mm2 | 71 |
| Fuerza de flexibilidad (CD) | Las demás partidas | el psi | 11,600 | N/mm2 | 80 |
| Modulo de flexibilidad (MD) | Las demás partidas | el psi | 377,100 | N/mm2 | 2600 |
| Modulo de flexibilidad (CD) | Las demás partidas | el psi | 432,213 | N/mm2 | 2980 |
| Estabilidad dimensional (MD) | IPC-650 2.4.39- ¿ Qué es eso? | % (10 millones) | - No hay nada.05 | % (30 millones) | - No hay nada.05 |
| Estabilidad dimensional (CD) | IPC-650 2.4.39- ¿ Qué es eso? | % (10 millones) | - No hay nada.17 | % (30 millones) | - No hay nada.11 |
| Estabilidad dimensional (MD) | IPC-650 2.4.39- ¿ Por qué? | % (10 millones) | - No hay nada.07 | % (30 millones) | - No hay nada.07 |
| Estabilidad dimensional (CD) | IPC-650 2.4.39- ¿ Por qué? | % (10 millones) | - No hay nada.22 | % (30 millones) | - No hay nada.14 |
| Densidad (gravedad específica) | IPC-650 2.3.5 | G/cm3 | 1.92 | G/cm3 | 1.92 |
| Calor específico | IPC-650 2.4.50 | J/g¿ Qué pasa?C. Las | 0.95 | J/g¿ Qué pasa?C. Las | 0.95 |
| Conductividad térmica | IPC-650 2.4.50 | En el caso de las empresas de la Unión Europea | 0.2 | En el caso de las empresas de la Unión Europea | 0.2 |
| CTE (x-y) (50 - 150)¿ Qué pasa?C) Las | IPC-650 2.4.41 | ppm/oC | Entre 30 y 40 | ppm/oC | Entre 30 y 40 |
| CTE (z) (50 - 150)¿ Qué pasa?C) Las | IPC-650 2.4.41 | ppm/oC | 130 | ppm/oC | 130 |
| Dureza | Las demás partidas- ¿ Qué pasa? | - | 68 | - | 68 |
| Calificación de inflamabilidad UL-94 | El número de certificado es: | V-0 | V-0 |
