PWB impreso de alta frecuencia de DK RF de la alternativa de la placa de circuito de 5.0m m alto

5.0mm High Frequency Printed Circuit Board Alternative High DK RF PCB
5.0mm High Frequency Printed Circuit Board Alternative High DK RF PCB 5.0mm High Frequency Printed Circuit Board Alternative High DK RF PCB

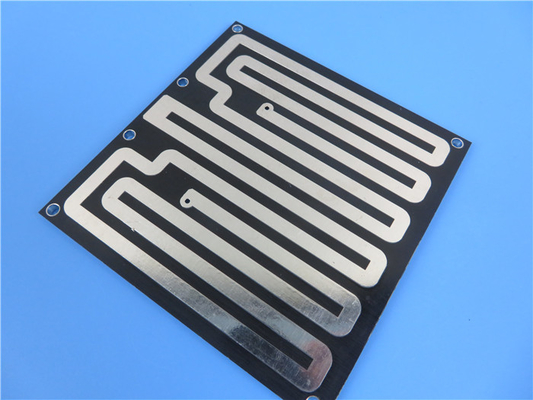

Ampliación de imagen :  PWB impreso de alta frecuencia de DK RF de la alternativa de la placa de circuito de 5.0m m alto

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-184.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000PCS por mes
Descripción detallada del producto
Material de base: TP-1/2 5,0 mm Cuenta de la capa: 2 capas
Grueso del PWB: 5.1 mm ± 0.12 Tamaño del PWB: 50 x 61 mm = 1 hacia arriba
Máscara de la soldadura: Negro Peso de cobre: 1oZ
Finalización de la superficie: HASL sin plomo
Alta luz:

placa de circuito impresa 5.0m m

,

Alto tablero del PWB de DK RF

,

Tablero echado a un lado doble del PWB del RF



5.0 mm TP-1/2 Frecuencia altaAlternativa de la placa de circuito impresoEn alto.DKRFLos PCB

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)



Descripción general

Este es un tipo de PCB de microondas que se construye en el sustrato TP-1/2 de Wangling (DK 10.0).El acabado de la superficie es el nivel de soldadura por aire caliente (HASL) con máscara de soldadura negraLas dos capas son de cobre acabado de 1 oz. Las tablas se fabrican según IPC 6012 Clase 2 utilizando los datos de Gerber suministrados. Cada 20 tablas se empacan para el envío.



Especificaciones de los PCB

Tamaño del PCB 50 x 61 mm = 1 hacia arriba
Tipo de tablero PCB de doble cara
Número de capas 2 capas
Componentes montados en la superficie - Sí, es cierto.
A través de componentes perforados No
El nivel de la carga cobre ------- 17um ((0,5 onzas) + capa superior de placa
TP-1/2 5,0 mm
cobre ------- 17um ((0,5 onzas) + capa de placa BOT
La tecnología
Traza y espacio mínimos: 197 mil / 118 mil
Agujas mínimas / máximas: 2.0 mm / 6.0 mm
Número de agujeros diferentes: 2
Número de agujeros de perforación 8
Número de ranuras fresadas: 0
Número de recortes internos: 0
Control de la impedancia: No es
Número del dedo dorado: 0
Materiales para el tablero
Vidrio epoxi: TP-1/2 5.0 mm, DK 10.0
Folios finales exteriores: 1.0 oz
En el interior de la lámina final: No incluido
Altura final del PCB: 5.1 mm ± 0.12
Revestimiento y revestimiento
Finalización de la superficie HASL libre de plomo
Máscara de soldadura Aplicar a: Capa superior
Color de la máscara de soldadura: Negro
Tipo de máscara de soldadura: El IPL
Conto/corte Enrutamiento
Marcado
Lado de la leyenda del componente No incluido
Color de la leyenda del componente No incluido
Nombre o logotipo del fabricante: No incluido
VIA Se trata de un sistema de control de velocidad y de un sistema de control de velocidad.
Clasificación de la inflamabilidad Las demás:
TOLERANCIA de las dimensiones
Dimensión del contorno: 0.0059"
El revestimiento del tablero: 0.0029"
Tolerancia del taladro: 0.002"
TEST Prueba eléctrica al 100% antes del envío
Tipo de obra de arte a suministrar archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc
Área de servicio En todo el mundo.



PWB impreso de alta frecuencia de DK RF de la alternativa de la placa de circuito de 5.0m m alto 0



Las aplicaciones típicas de este material incluyen sistemas de prevención de colisiones de aeronaves, antenas GPS, antenas de parches de microstrip, componentes pasivos y componentes satelitales.



Valor típico del TP-1/2

Nombre Condición de ensayo Unidad Valor
Densidad Estado normal G/cm3 1.0 ~ 2.9
Absorción de humedad Sumersión en agua destilada de 20 ± 2°Cdurante 24 horas % ≤ 002
Resistencia de la cáscara En estado normal N/cm ≥ 6 años
En el entorno de humedad y temperatura alternadas: N/cm ≥ 4 años
Temperatura de funcionamiento Cabina de alta y baja temperatura °C - 100¿Qué quieres decir?+ 150(La temperatura de procesamiento no debe exceder de 200 °C.°C)
Conductividad térmica -55 ~ 288°C P / m / k 0.6
TEC Aumento de la temperatura de 96°Cpor hora   Se trata de:- 5 años
Factor de reducción 2 horas en agua hirviendo % 0.0004
Resistencia de la superficie 500 V de corriente continua en estado normal M.Ω ≥ 1 × 107
500 V CC Humedad y temperatura constantes M.Ω ≥ 1 × 105
Resistencia por volumen Estado normal MΩ.cm ≥ 1 × 109
Humedad y temperatura constantes   ≥ 1 × 106
Resistencia dieléctrica de la superficie Estado normal Kv/mm ≥ 1.5
Humedad y temperatura constantes   ≥ 1.2
Constante dieléctrica 10 GHz el 3, 6, 9.6, 10.2, 10.5, 11, 16, 20, 22(± 2%)(DK puede ser personalizado)
Factor de disipación 10 GHz Tgδ(el 3-11) ≤ 1 × 10- ¿ Qué pasa?
Tgδ(el 12 al 22) ≤ 1,5 × 10- ¿ Qué pasa?



Otros materiales de alta frecuencia disponibles

El objetivo de la presente Decisión es garantizar que los Estados miembros cumplan los requisitos establecidos en el presente Reglamento en lo que se refiere a la protección de los consumidores.



Rogers RT/duroide 5880, RT/duroide 5870, RT/duroide 6002, RT/duroide 6010, RT/duroide 6035HTC, etc. El uso de las tecnologías de la información y las comunicaciones de los Estados miembros para la evaluación de la seguridad de los sistemas de información y las comunicaciones de los Estados miembros.



Rogers TMM4, TMM10, Kappa 438 y así sucesivamente.



PTFE F4B DK2.2- ¿Qué es eso?65



Se utilizará en el ensayo de la composición de las partículas de los compuestos químicos de los compuestos químicos.



AD450, AD600, AD1000, TC350 y demás



PWB impreso de alta frecuencia de DK RF de la alternativa de la placa de circuito de 5.0m m alto 1
