Alto rendimiento de DK del circuito impreso del tablero de múltiples capas bajo del PWB FR4

Low Dk Printed Circuit Multilayer FR4 PCB Board High Performance
Low Dk Printed Circuit Multilayer FR4 PCB Board High Performance Low Dk Printed Circuit Multilayer FR4 PCB Board High Performance Low Dk Printed Circuit Multilayer FR4 PCB Board High Performance Low Dk Printed Circuit Multilayer FR4 PCB Board High Performance

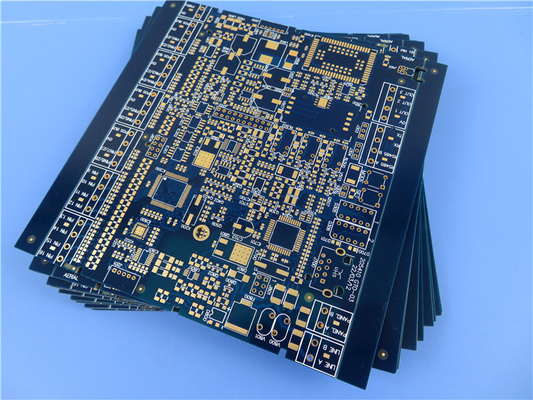

Ampliación de imagen :  Alto rendimiento de DK del circuito impreso del tablero de múltiples capas bajo del PWB FR4

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-500.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1PCS
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000PCS por mes
Descripción detallada del producto
Materia prima: Resina de epoxy modificada FR-4 del alto rendimiento Cuenta de la capa: Capa doble, PWB de múltiples capas, híbrido
Grueso del PWB: 10mil (0.254m m), 15mil (0.381m m), 20mil (0.508m m), 25mil (0.635m m), 30mil (0.762m m), 60mil (1.5 Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. del verde, del negro, de Matt Black, del azul, de Matt Blue, amarillo, rojo. Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm), 3oz (el 105µm), 4oz (el 140µm), 5oz (los 175µm)
Final superficial: HDI, vía en el cojín, control de la impedancia, ciegan la galjanoplastia vía/enterrado vía, del bord
Alta luz:

Tablero bajo del PWB de DK FR4

,

Tablero de múltiples capas del PWB FR4

,

Tablero del PWB del alto rendimiento FR4



PWB de múltiples capas impreso alta confiabilidad TU-872 de la placa de circuito del PWB bajo de DK/del Df FR-4 termal (PWB)

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Descripción general

El SP de TU-872 SLK se basa en una resina de epoxy modificada FR-4 del alto rendimiento. Este material se refuerza con el vidrio tejido nuevo y se diseña con constante dieléctrica baja adicional y el factor de disipación bajo para el uso de pequeñas pérdidas y de alta frecuencia de alta velocidad de la placa de circuito. El material del SP de TU-872 SLK es conveniente para el proceso sin plomo de la protección del medio ambiente y también compatible con los procesos FR-4. El SP de TU-872 SLK lamina también el objeto expuesto CTE excelente, la resistencia química superior, la resistencia de humedad, la estabilidad termal, la resistencia de CAF y la dureza aumentadas por una red el alílico que forma el compuesto.



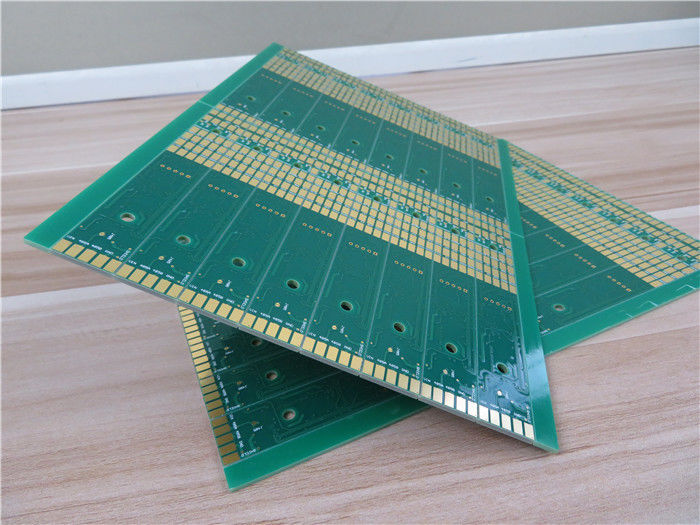

Alto rendimiento de DK del circuito impreso del tablero de múltiples capas bajo del PWB FR4 0



Características dominantes

1. Propiedades eléctricas excelentes

2. Constante dieléctrica menos de 3,5

3. Factor de disipación menos de 0,010

4. Funcionamiento excelente, estable y plano de Dk/Df

5. Compatible con la mayoría de los procesos FR-4

6. Proceso sin plomo compatible

7. Extensión termal mejorada de z-AXIS

8. Capacidad de Anti-CAF

9. Estabilidad dimensional, uniformidad del grueso y llanura superiores

10. Por-agujero excelente y confiabilidad que suelda



Nuestras capacidades del PWB (SP de TU-872 SLK)

Material del PWB: Resina de epoxy modificada FR-4 del alto rendimiento
Designación: SP de TU-872 SLK
Constante dieléctrica: < 3="">
Cuenta de la capa: Capa doble, PWB de múltiples capas, híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm), 3oz (el 105µm), 4oz (el 140µm), 5oz (los 175µm)
Grueso del PWB: 10mil (0.254m m), 15mil (0.381m m), 20mil (0.508m m), 25mil (0.635m m), 30mil (0.762m m), 60mil (1.524m m)
Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. del verde, del negro, de Matt Black, del azul, de Matt Blue, amarillo, rojo.
Final superficial: Cobre desnudo, HASL, ENIG, OSP, lata de la inmersión, plata de la inmersión etc….
Tecnología: HDI, vía en el cojín, control de la impedancia, ciegan la galjanoplastia vía/enterrado vía, del borde, BGA, los agujeros etc. de Countsunk.



Usos principales

1. Radiofrecuencia

2. Backpanel, alto rendimiento que computa

3. Linecards, almacenamiento

4. Servidores, telecomunicaciones, estación base

5. Routeres de la oficina



Nuestras ventajas

ISO9001, ISO14001, IATF16949, ISO13485, UL certificó;

taller 16000㎡;

capacidad de la salida 30000㎡ por mes;

Prototipo a la capacidad de gran capacidad de la producción

Clase 3 de la clase 2/IPC de IPC;

Cualquier capa HDI PCBs;

Entrega a tiempo: el >98%

Tarifa de la denuncia del cliente: <1>



Propiedades típicas (SP de TU-872 SLK)

  Valores típicos Condicionamiento IPC-4101 /126
Termal
Tg (acceso directo de memoria) 220°C
Tg (DSC) 200°C   > 170°C
Tg (TMA) 190°C E-2/105
TD (TGA) 340°C   > 340°C
CTE x-AXIS 12~15 ppm/°C   N/A
CTE y-AXIS 12~15 ppm/°C E-2/105 N/A
CTE z-AXIS 2,30%   < 3="">
Tensión termal, flotador de la soldadura, 288°C > sec 60 > sec 10
T260 minuto 60   > minuto 30
T288 minuto 20 E-2/105 > minuto 15
T300 minuto 5   > minuto 2
Inflamabilidad 94V-0 E-24/125 94V-0
DK Y DF
Permitividad (RC el 50%) @10GHz 3,5
Tangente de la pérdida (RC el 50%) @10GHz 0,008
Eléctrico
Permitividad (los RC50%)
1GHz (proceso estadístico method/4291B) 3.6/3.4   < 5="">
5GHz (método del proceso estadístico) 3,5 E-2/105 -
10GHz (método del proceso estadístico) 3,5   -
Tangente de la pérdida (los RC50%)
1GHz (proceso estadístico method/4291B) 0.006/0.004
5GHz (método del proceso estadístico) 0,007 E-2/105 < 0="">
10GHz (método del proceso estadístico) 0,008
Resistencia de volumen > 1010 MΩ•cm C-96/35/90 > 106 MΩ•cm
Resistencia superficial > 108 MΩ C-96/35/90 > 104 MΩ
Fuerza eléctrica > 40 KV/mm > 30 kV/mm
Avería dieléctrica > 50 kilovoltios N/A
Mecánico
Módulo de Young
Dirección de la deformación 26 GPa N/A
Dirección del terraplén 24 GPa
Fuerza flexural
Longitudinalmente > 60.000 PSI > 60.000 PSI
De través > 50.000 PSI > 50.000 PSI
Pele la fuerza, hoja del Cu del rtf de 1,0 onzas 4~7 lb/in > 4 lb/in
Absorción de agua 0,13% E-1/105+D-24/23 < 0="">



Alto rendimiento de DK del circuito impreso del tablero de múltiples capas bajo del PWB FR4 1
