Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | PTFE llenado de cerámica | Recuento de capas: | PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido |
|---|---|---|---|
| Grueso del PWB: | 8mil (0.20m m), 16mil (0.41m m), 24mil (0.61m m), 32mil (0.81m m), 40mil (1.02m m), 64mil (1.63m m), | Tamaño de placa de circuito impreso: | ≤400 mm X 500 mm |
| Máscara de la soldadura: | Verde, negro, azul, amarillo, rojo, etc. | peso de cobre: | 17 µm (0,5 oz), 35 µm (1 oz), 70 µm (2 oz) |
| Final superficial: | Cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP etc…. | ||
| Alta luz: | PWB Taconic llenado de cerámica de PTFE,PWB Taconic de la antena de GPS,PWB Taconic de la radio por satélite 8mil |
||

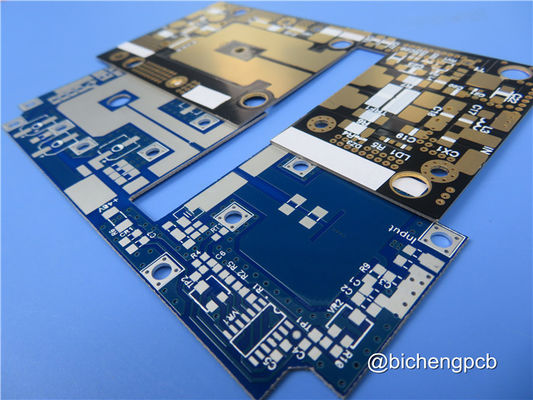

Placa de circuito Taconic de alta frecuencia de la conductividad termal del PWB TRF-45 alta
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Hola todo el mundo,
Hoy, vamos a hablar de un tipo de placa de circuito impresa en el de cerámica-terraplén de pequeñas pérdidas PTFE: PWB de alta frecuencia TRF-45.
TRF-45 es una nueva generación de material de pequeñas pérdidas, termal-estable del PWB con DK (constante dieléctrica) 4,5 +/- 0,15, Df (factor de disipación) 0,0035, conductividad termal 0,43 W/m-K. Es tejer-vidrio reforzado para la dimensional-estabilidad aumentada y juntado con experiencia Taconic en tecnología de cerámica.
Sobre nosotros
Fundada en 2003, la tecnología Co., Ltd de la electrónica de Shenzhen Bicheng es un proveedor de alta frecuencia establecido y exportador del PWB en Shenzhen China, separando la antena celular de la estación base, satélite, los componentes pasivos de alta frecuencia, línea de la microcinta y línea circuito de la banda, equipo de la onda de milímetro, los sistemas del radar, antena digital de la radiofrecuencia y otros campos por todo el mundo durante 18 años. Nuestro PCBs de alta frecuencia se emplea principalmente 3 marcas materiales de alta frecuencia: Rogers Corporation, Taconic y Wangling. Gamas de 2,2 a 10,2 etc. de la constante dieléctrica.
También tenemos divisiones de la placa de circuito FR-4, circuitos flexibles y la base PCBs del metal ofreció como prototipos, pequeños funcionamientos a la producción en masa. También investigamos y construimos activamente los altos proyectos de valor añadido tales del PWB como HDI, la vuelta rápida, el control de la impedancia, el cobre pesado y el tablero etc. de la placa madre. Esto ha hecho que nuestros productos del PWB generan una prolongación y una complementación eficaces, así como la formación de la línea de productos integrada que se extendía de inferior a de gama alta.
Nuestro PCBs se utiliza para una variedad de establecimiento de una red de los propósitos, incluyendo, pero no sólo, del ordenador, la seguridad y la vigilancia, la fuente de alimentación, la telecomunicación, la electrónica de automóvil, el aparato y los instrumentos médicos, la defensa nacional y el equipo industrial etc.
Podemos proveer de usted los prototipos, los pequeños lotes y los PWB de la producción en masa. Cualquier preguntas, no dude en entrarnos en contacto con por favor.
Gracias por su lectura.
Valor típico de TRF-45
| Propiedad | Método de prueba | Unidad | Valor |
| Material | / | / | RF-45 |
| Constante dieléctrica @ 10GHz | IPC-TM-650 2.5.5.5 .1 (m) | / | 4,5 |
| Factor de disipación @ 10GHz | IPC-TM-650 2.5.5.5 .1 (m) | / | 0,0035 |
| Absorción de la humedad | IPC-TM-650 2.6.2.1 | % | ≤0.06 |
| Fuerza flexural (longitudinal) | IPC-TM-650.2.4.4 | libras/en (N/mm2) | 17000 (177) |
| Fuerza flexural (transversal) | IPC-TM-650 2.4.4 | libras/en (N/mm2) | 15000 (103) |
| Fuerza de cáscara | IPC-TM-650 2.4.8 (tensión termal) | libras/en (N/mm) | >8 (>1.4) |
| Conductividad termal | ASTM F 433 | W/m/K | 0,43 |
| Resistencia de volumen | IPC-TM-650 2.5.17.1 | Mohm/cm | 8,0 x 107 |
| Resistencia superficial | IPC-TM-650.2.5.17.1 | Mohm | 3,0 x 107 |
| CTE (x) | ASTM D 3386 (TMA) | ppm/℃ | 9 |
| CTE (y) | ASTM D 3386 (TMA) | ppm/℃ | 9 |
| CTE (z) | ASTM D 3386 (TMA) | ppm/℃ | 40 |
Usos típicos
Radio por satélite
RFID
Antena de GPS
Nuestra capacidad del PWB (TRF-45)
| Material del PWB: | PTFE llenado de cerámica |
| Designación: | TRF-45 |
| Constante dieléctrica: | 4,5 |
| Factor de disipación | 0,0035 10GHz |
| Cuenta de la capa: | PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido |
| Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm) |
| Grueso del PWB: | 8mil (0.20m m), 16mil (0.41m m), 24mil (0.61m m), 32mil (0.81m m), 40mil (1.02m m), 64mil (1.63m m), 120mil (3.05m m) |
| Tamaño del PWB: | ≤400mm X 500m m |
| Máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. |
| Final superficial: | Cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP etc…. |
