Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | La fibra de vidrio cubrió PTFE | Cuenta de la capa: | 1 capa, 2 capas y de múltiples capas |
|---|---|---|---|
| Grueso del PWB: | 10mil (0.254m m), 20mil (0.508m m), 30mil (0.762m m), 31mil (0.787m m), 44mil (1.016m m), 50mil (1.2 | Tamaño del PWB: | ≤400mm X 500m m |
| Máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. | Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm), 3oz (los 105µm) |
| Final superficial: | Cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP, etc. | ||
| Alta luz: | PWB Taconic de alta frecuencia,PWB de la microonda de PTFE,PWB Taconic de 6.0m m |
||

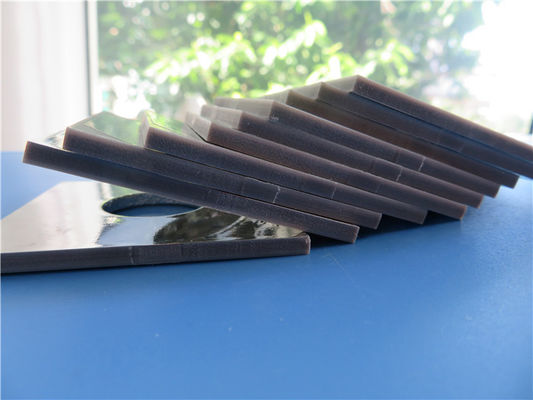

PWB de alta frecuencia 50milímetrox de la microonda del PWB DK 4,4 PTFEde 6.0m m F4B tamañode 50milímetros con lata de la inmersión
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Este producto (F4BTM-1/2) se hace del paño de la fibra de vidrio, del material de terraplenado de cerámica del polvo del nano-grado y de la resina de PTFE con la preparación científica y la supresión de proceso estricta. El efecto de la disipación de calor se ha mejorado algo, y el coeficiente de la extensión termal es pequeño. Gamas 2,55 a 10,2 de la constante dieléctrica. Éste es también un tipo de material grueso del PWB tan grueso como 12m m. Aquí están las propiedades típicas de F4BTM-1/2 como sigue.
Propiedades típicas (F4BTM-1/2)
| Aspecto | Cumple con las regulaciones estándar militares nacionales de los materiales del substrato del circuito impreso de la microonda | |||||
| Número de parte. | F4BTM-1/2 (255) | F4BTM-1/2 (265) | F4BTM-1/2 (285) | F4BTM-1/2 (294) | F4BTM-1/2 (300) | F4BTM-1/2 (320) |
| F4BTM-1/2 (338) | F4BTM-1/2 (350) | F4BTM-1/2 (400) | F4BTM-1/2 (440) | F4BTM-1/2 (615) | F4BTM-1/2 (1020) | |
| Tamaño de la hoja (milímetros) | 610 x 460 | X.500 600 | 1220 x 914 | 1220 x 1000 | 1500 x 1000 | |
| Grueso dieléctrico (milímetros) | 0,254 ±0.025 | 0,508 ±0.05 | 0,762 ±0.05 | 0,787 ±0.05 | 1,016 ±0.05 | 1,27 ±0.05 |
| 1,524 ±0.05 | 2,0 ±0.075 | 3,0 ±0.09 | 4,0 ±0.1 | 5,0 ±0.1 | 6,0 ±0.12 | |
| 9,0 ±0.18 | 10,0 ±0.18 | 12,0 ±0.2 | ||||
| Fuerza de la exfoliación de la hoja de cobre | Estado normal ≧18N/cm; Calor y humedad constante y soldadura del derretimiento de 265℃ ±2℃ que hace espuma para 20 segundos, ninguna delaminación y la fuerza de peladura ≧15N/cm | |||||
| Tensión termal | Inmersión de la lata, 260℃ x 10 veces de los segundos ≧3, ninguna delaminación, ninguna burbuja. | |||||
| Propiedades químicas | Según las características del substrato, referencia al método químico de la corrosión del circuito impreso que procesa el circuito, y el funcionamiento dieléctrico del material no cambia, el metalliczation del agujero requiere el tratamiento o el plasma de la activación de la solución del nanaphthalene tratamiento. | |||||
| Funcionamiento físico y eléctrico | Propiedad | Condición de prueba | Unidad | Valor | ||
| Densidad | Normal | ³ de g/cm | 2.1-3.0 | |||
| Absorción de agua | Inmersión en el agua destilada 20℃±2℃ por 24 horas | % | ≦0.05 | |||
| Temperatura de la operación | Caja de la temperatura del cielo y tierra | ℃ | -50~+260 | |||
| Coeficiente de conductividad termal | Con (m·K) | 0.6 - 0,9 | ||||
| Coeficiente de extensión termal | -55℃ ~288℃ (DK 2.55~3.0) | ppm/℃ | x | 15 | ||
| y | 15 | |||||
| z | 65 | |||||
| Coeficiente de extensión termal | -55℃ ~288℃ (DK 3.2~3.5) | ppm/℃ | x | 15 | ||
| y | 15 | |||||
| z | 55 | |||||
| Coeficiente de extensión termal | -55℃ ~288℃ (DK 4.0~10.2) | ppm/℃ | x | 12 | ||
| y | 14 | |||||
| z | 50 | |||||
| Factor de la contracción | Cocine en el agua hirvienda por 2 horas | % | <0> | |||
| Resistencia superficial | 500V DC | Estado normal | M.Ω | ≧1 x 106 | ||
| Calor y humedad constantes | ≧1 x 105 | |||||
| Resistencia de volumen | Estado normal | MΩ.cm | ≧1 x 107 | |||
| Constant Heat y humedad | ≧1 x 106 | |||||
| Fuerza superficial de la resistencia eléctrica | Estado normal | δ=1mm (Kv/mm) | ≧1.2 | |||
| Constant Heat y humedad | ≧1.1 | |||||
| Constante dieléctrica | 10GHz | εr | 2,85 ±0.05 | 2,94 ±0.05 | 2,55 ±0.05 | |
| 3,00 ±0.05 | 3,20 ±0.05 | 2,65 ±0.05 | ||||
| 3,38 ±0.05 | 3,50 ±0.05 | |||||
| 4,00 ±0.08 | 4,40 ±0.1 | |||||
| 6,15 ±0.15 | 10,2 ±0.25 | |||||
| Coeficiente de temperatura de la constante dieléctrica | Constante dieléctrica | Valor | ||||
| 2,55 2,65 | -90 | |||||
| 2,85 2,94 | -85 | |||||
| 3,0 3,2 | -75 | |||||
| 3,38 | -65 | |||||
| 3,5 4,0 4,4 | -60 | |||||
| 6,15 | -55 | |||||
| 10,2 | -50 | |||||
| Factor de disipación | 10 gigahertz | tgδ | 2.55-3.0 | ≦1.5 x 10-3 | ||
| tgδ | 3.0-3.5 | ≦2.0 x 10-2 | ||||
| tgδ | 4.0-10.2 | ≦2.5 x 10-2 | ||||
| Resistencia ignífuga | UL94 V-0 | |||||
Nuestra capacidad del PWB (F4BTM-1/2)
| Material del PWB: | La fibra de vidrio cubrió PTFE |
| Código: | F4BTM-1/2(seriesde lafamilia) |
| Constante dieléctrica: | 2,55, 2,65, 2,85, 2,94, 3,0, 3,2, 3,38, 3,5, 4,0, 4,4, 6,15, 10,2 |
| Cuenta de la capa: | 1 capa, 2 capas y de múltiples capas |
| Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm), 3oz (los 105µm) |
| Grueso del PWB: | 10mil (0.254m m), 20mil (0.508m m), 30mil (0.762m m), 31mil (0.787m m), 44mil (1.016m m), 50mil (1.27m m), 60mil (1.524m m), 79mil (2.0m m), 118mil (3.0m m), 158mil (4.0m m), 197mil (5.0m m), 236mil (6.0m m), 354mil (9.0m m), 394mil (10.0m m), 472mil (12.0m m) |
| Tamaño del PWB: | ≤400mm X 500m m |
| Máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. |
| Final superficial: | Cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP, etc. |
Materiales de alta frecuencia
Somos un proveedor de alta frecuencia establecido y exportador del PWB en Shenzhen China, separando la antena celular de la estación base, satélite, los componentes pasivos de alta frecuencia, línea de la microcinta y línea circuito de la banda, equipo de la onda de milímetro, los sistemas del radar, antena digital de la radiofrecuencia y otros campos por todo el mundo durante 18 años. Nuestro PCBs de alta frecuencia se emplea principalmente 3 marcas materiales de alta frecuencia: Rogers Corporation, Taconic y Wangling. Gamas de 2,2 a 10,6 etc. de la constante dieléctrica. Este el material incluye (pero no limite):
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.
Rogers TMM4, TMM10, Kappa 438 etc.
PTFE F4B DK2.2, DK2.65
TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A Taconic etc.
AD450, AD600, TC350 etc.
Nelco N4000, N9350, N9240 etc.
