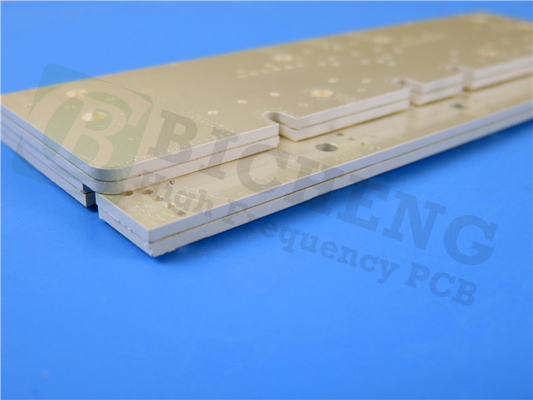

PCB de doble cara construido en 60mil Rogers TC350 con oro de inmersión paraAntenas cicladas térmicamente
El TC350 de Rogers es un compuesto a base de PTFE, relleno de cerámica, reforzado con fibra de vidrio tejido para usar como placa de circuito impreso. .Las pérdidas más bajas dan como resultado mayores ganancias/eficiencias del amplificador y la antena.
Características y beneficios:
1. La mayor conductividad térmica de TC350 proporciona un mayor manejo de energía, reduce los puntos calientes y mejora la confiabilidad del dispositivo.Esto da como resultado temperaturas de unión reducidas y extiende la vida útil de los componentes activos, lo cual es fundamental para mejorar la confiabilidad del amplificador de potencia, extender el MTBF y reducir los costos de garantía.
2. TC350 tiene una excelente estabilidad de la constante dieléctrica en un amplio rango de temperatura.Esto ayuda a los diseñadores de antenas y amplificadores de potencia a maximizar la ganancia y minimizar la pérdida de ancho de banda muerto debido a la deriva de la constante dieléctrica a medida que cambia la temperatura de funcionamiento.
3. TC350 disfruta de una fuerte unión al cobre, utilizando cobre de perfil bajo de grado de microondas.Esto da como resultado una pérdida de inserción aún más baja debido a las pérdidas por efecto pelicular del cobre que son más evidentes a frecuencias de microondas y RF más altas.
Nuestras capacidades de PCB (TC350)
| Nuestra capacidad de PCB (TC350) | |
| Material de placa de circuito impreso: | Compuesto a base de PTFE, relleno de cerámica, reforzado con fibra de vidrio tejida |
| Designación: | TC350 |
| Constante dieléctrica: | 3,5±0,05 |
| Conductividad térmica | 0,72 W/mK |
| Factor de disipación | Df .002@10 GHz |
| Número de capas: | Doble capa, multicapa, PCB híbrido |
| Peso de cobre: | 17 µm (0,5 oz), 35 µm (1 oz), 70 µm (2 oz) |
| Grosor de placa de circuito impreso: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Tamaño de placa de circuito impreso: | ≤400 mm X 500 mm |
| Máscara para soldar: | Verde, negro, azul, amarillo, rojo, etc. |
| Acabado de la superficie: | Cobre desnudo, HASL, ENIG, OSP, estaño de inmersión, etc. |
Aplicaciones Típicas:
1. Combinador de microondas y divisores de potencia
2. Amplificadores de potencia, filtros y acopladores
3. Amplificadores montados en torre (TMA) y amplificadores montados en torre (TMB)
4. Antenas cicladas térmicamente sensibles a la deriva dieléctrica
Propiedades tipicasde TC350
| Propiedades típicas:TC350 | |||
| Propiedad | Unidades | Valor | Método de prueba |
| 1. Propiedades eléctricas | |||
| Constante dieléctrica (puede variar según el grosor) | |||
| @1 MHz | － | 3.50 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | － | 3.50 | CAVIDAD RESONANTE |
| @10 GHz | － | 3.50 | IPC TM-650 2.5.5.5 |
| Factor de disipación | |||
| @1 MHz | － | 0.0015 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | － | 0.0018 | CAVIDAD RESONANTE |
| @10 GHz | － | 0.0020 | IPC TM-650 2.5.5.5 |
| Coeficiente de temperatura del dieléctrico | － | ||
| CTr a 10 GHz (-40-150 °C) | ppm/ºC | -9 | IPC TM-650 2.5.5.5 |
| Resistividad de volumen | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Resistividad de superficie | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| Fuerza eléctrica | Voltios/mil (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| Ruptura dieléctrica | kV | 40 | IPC TM-650 2.5.6 |
| Resistencia al arco | segundo | >240 | IPC TM-650 2.5.1 |
| 2.Propiedades térmicas | |||
| Temperatura de descomposición (Td) | |||
| Inicial | ºC | 520 | IPC TM-650 2.4.24.6 |
| 5% | ºC | 567 | IPC TM-650 2.4.24.6 |
| T260 | min | >60 | IPC TM-650 2.4.24.1 |
| T288 | min | >60 | IPC TM-650 2.4.24.1 |
| T300 | min | >60 | IPC TM-650 2.4.24.1 |
| Expansión Térmica, CTE (x,y) 50-150ºC | ppm/ºC | 7, 7 | IPC TM-650 2.4.41 |
| Expansión Térmica, CTE (z) 50-150ºC | ppm/ºC | 12 | IPC TM-650 2.4.24 |
| % Expansión eje z (50-260ºC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3. Propiedades mecánicas | |||
| Fuerza de pelado al cobre (1 oz/35 micras) | |||
| Después del estrés térmico | libras/pulgadas (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| A Temperaturas Elevadas (150ºC) | libras/pulgadas (N/mm) | 9 (1.6) | IPC TM-650 2.4.8.2 |
| Soluciones posteriores al proceso | libras/pulgadas (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| El módulo de Young | kpsi (MPa) | IPC TM-650 2.4.18.3 | |
| Resistencia a la flexión (máquina/cruz) | kpsi (MPa) | 14/10 (97/69) | IPC TM-650 2.4.4 |
| Resistencia a la tracción (máquina/cruz) | kpsi (MPa) | 8/11 (76/55) | IPC TM-650 2.4.18.3 |
| Módulo de compresión | kpsi (MPa) | ASTM D-3410 | |
| El coeficiente de Poisson | － | ASTM D-3039 | |
| 4. Propiedades físicas | |||
| Absorción de agua | % | 0.05 | IPC TM-650 2.6.2.1 |
| Densidad, ambiente 23ºC | gramos/cm3 | 2.30 | ASTM D792 Método A |
| Conductividad térmica | W/mK | 0.72 | ASTM D5470 |
| Calor especifico | J/gK | 0.90 | ASTM D5470 |
| inflamabilidad | clase | V0 | UL-94 |
| Desgasificación de la NASA, 125ºC, ≤10- 6 torr | |||
| Pérdida total de masa | % | 0.02 | NASASP-R-0022A |
| Volátiles recolectados | % | 0.01 | NASASP-R-0022A |
| Vapor de agua recuperado | % | 0.01 | NASASP-R-0022A |
