tablero de alta frecuencia del PWB de 20mil RT/Duroid 6035HTC Rogers para los amplificadores de potencia

20mil RT/Duroid 6035HTC High Frequency Rogers PCB Board For Power Amplifiers

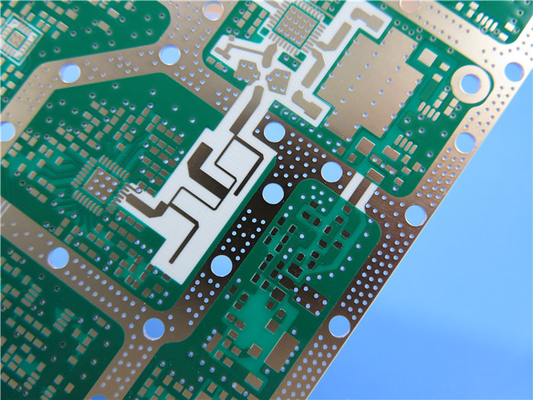

Ampliación de imagen :  tablero de alta frecuencia del PWB de 20mil RT/Duroid 6035HTC Rogers para los amplificadores de potencia

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-126.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: compuestos De cerámica-llenados de PTFE Cuenta de la capa: Capa doble, PWB de múltiples capas, híbrido
Grueso del PWB: 10mil (0.254m m), 20mil (0.508m m), 30mil (0.762m m), 60mil (1.524m m) Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo. Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Final superficial: Cobre desnudo, HASL, ENIG, OSP etc….
Alta luz:

Tablero de alta frecuencia del PWB de Rogers

,

tablero del PWB de 20mil Rogers

,

Tablero del PWB de 6035HTC Rogers



PWB de alta frecuencia echado a un lado doble de Rogers empleado 20milipulgada RT/duroid 6035HTC con el oro de la inmersión para los amplificadores de potencia

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Los materiales de alta frecuencia del circuito de RT/duroid 6035HTC de Rogers Corporation son compuestos llenados de cerámica de PTFE para el uso en el poder más elevado RF y los usos de la microonda. Con una conductividad termal de casi 2,4 veces los productos estándar de RT/duroid 6000, y la invitación (electrodeposited y reversa) de la hoja de cobre con la estabilidad termal a largo plazo excelente, laminas de RT/duroid 6035HTC son una opción excepcional para los usos del poder más elevado.



Características/ventajas:

1. Alta conductividad termal

La disipación de calor dieléctrica mejorada permite temperaturas de funcionamiento más bajas para los usos del poder más elevado



2. Tangente de pequeñas pérdidas

Funcionamiento de alta frecuencia excelente



3. Perfil bajo termalmente estable e invertir para tratar la hoja de cobre

Una pérdida de inserción más baja y estabilidad termal excelente de rastros



4. Sistema avanzado del llenador

Capacidad mejorada del taladro y vida extendida de la herramienta comparadas al alúmina que contiene los materiales del circuito



Algunos usos típicos:

1. Poder más elevado RF y amplificadores de la microonda

2.Power amplificadores, acopladores, filtros

3.Combiners, divisores de poder



Capacidad del PWB (RT/duroid 6035HTC)

Material del PWB: compuestos De cerámica-llenados de PTFE
Designación: RT/duroid 6035HTC
Constante dieléctrica: 3.50±0.05
Cuenta de la capa: Capa doble, PWB de múltiples capas, híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Grueso del PWB: 10mil (0.254m m), 20mil (0.508m m), 30mil (0.762m m), 60mil (1.524m m)
Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo.
Final superficial: Cobre desnudo, HASL, ENIG, OSP etc….



tablero de alta frecuencia del PWB de 20mil RT/Duroid 6035HTC Rogers para los amplificadores de potencia 0



Hoja de datos de RT/duroid 6035HTC

Valor típico de RT/duroid 6035HTC
Propiedad RT/duorid 6035HTC Dirección Unidades Condición Método de prueba
Constante dieléctrica, εProcess 3.50±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline afianzado con abrazadera 2.5.5.5
Constante dieléctrica, εDesign 3,6 Z   8 gigahertz - 40 gigahertz Método de la longitud de la fase diferenciada
Factor de disipación 0,0013 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coeficiente termal de ε -66 Z ppm/℃ -50 ℃to 150℃ MOD IPC-TM-650, 2.5.5.5
Resistencia de volumen 108   MΩ.cm IPC-TM-650, 2.5.17.1
Resistencia superficial 108   IPC-TM-650, 2.5.17.1
Estabilidad dimensional -0,11 -0,08 DOCTOR EN MEDICINA DE CMD mm/m (milipulgadas/pulgada) 0,030" grueso de la hoja de 1oz EDC después del grabado de pistas ‘+E4/105 IPC-TM-650 2.4.39A
Módulo extensible 329 244 DOCTOR EN MEDICINA CMD kpsi 40 horas de @23℃/50RH ASTM D638
Absorción de Moisure 0,06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
Coeficiente de extensión termal (- 50 ℃ del ℃to 288) 19 19 39 X Y Z ppm/℃ DERECHO de 23℃/el 50% IPC-TM-650 2.4.41
Conductividad termal 1,44   W/m/k 80℃ ASTM C518
Densidad 2,2   gm/cm3 23℃ ASTM D792
Cáscara de cobre Stength 7,9   pli sec 20. ℃ @288 IPC-TM-650 2.4.8
Inflamabilidad V-0       UL 94
Proceso sin plomo compatible
