El PWB del corte DIY del laser estarce hojas de la plantilla de 598X598m m con el marco de aluminio

Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame
Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame

Ampliación de imagen :  El PWB del corte DIY del laser estarce hojas de la plantilla de 598X598m m con el marco de aluminio

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-962.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: Cuña de acero inoxidable Tamaño de la plantilla: 598 x 598 milímetros =1 PCS
Grueso de la hoja: 0.12m m Aspecto: Grabado y electropulido
Alta luz:

El laser cortó la plantilla del PWB de DIY

,

plantilla del PWB de 598X598m m DIY



El laser estarce 598 x 598 milímetros empleado la hoja de acero inoxidable de 0.12m m para el uso de SMT.

1,1 descripción general

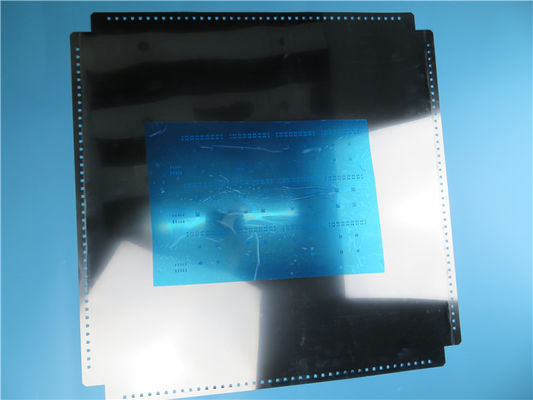

Éste es un tipo de plantilla de SMT del corte del laser empleada hoja de acero inoxidable de 0.12m m con 598 milímetros x longitud y anchura de 598 milímetros. Ha fabricado por IPC 7525A usando los datos suministrados de Gerber, área del enjugador que localizaba en el centro. 4 lados de bordes están a través de los agujeros a adaptarse para la máquina de SMT. Ha embalado con el cartón de KK (tarjeta dura) y generalmente 2 plantillas se embalan para el envío.

El PWB del corte DIY del laser estarce hojas de la plantilla de 598X598m m con el marco de aluminio 0El PWB del corte DIY del laser estarce hojas de la plantilla de 598X598m m con el marco de aluminio 1El PWB del corte DIY del laser estarce hojas de la plantilla de 598X598m m con el marco de aluminio 2

1,2 características y ventajas
El archivo de datos se utiliza directamente para producir y para reducir la tasa de error;
La exactitud de la posición de apertura de la plantilla de SMT es muy alta: el error de proceso entero es el μ m del ≤ ±4;
La abertura de la plantilla de SMT tiene figura geométrica, que es ventajosa a la impresión y a la formación de la goma de la lata;
ISO9000 certificó la fábrica de fabricación;
12 horas de cita;
Plazo de ejecución rápido: 1-2 días;
Ningún MOQ, bajo costo para los prototipos y pequeña cantidad de los funcionamientos;

1,3 uso
Paquete de SMD tal como PLCC, QFP, 0402,0201, BGA, Flip Chip.

El PWB del corte DIY del laser estarce hojas de la plantilla de 598X598m m con el marco de aluminio 3El PWB del corte DIY del laser estarce hojas de la plantilla de 598X598m m con el marco de aluminio 4

1,4 hoja del parámetro y de datos
Dimensión: 598 x 598 milímetros =1 PCS
Estructura Hojas de la plantilla con el marco de aluminio
Materia prima Cuña de acero inoxidable
Grueso de la hoja 0.12m m
Abertura configurada Corte del laser
Aspecto Grabando y electro puliendo
Marca fiducial A través del agujero
Área de servicio: Por todo el mundo
Cantidad de cojines abiertos: 166
Ventajas: a) Dimensión de la alta precisión; b) buena forma en la ventana; c) la pared del agujero es más lisa.
Uso: CSP, BGA, paquete de 0.5m m QFP etc.

1,5 los agujeros de abertura diseñan para la plantilla
Tipo componente Echada Anchura que suelda Longitud que suelda Anchura de apertura Longitud de apertura Shim Thickness
PLCC 1.27m m 0.65m m 2.00m m 0.60m m 1.95m m 0.15-0.25m m
QFP 0.635m m 0.35m m 1.50m m 0.32m m 1.45m m 0.15-0.18m m
QFP 0.50m m 0.254-0.33m m 1.25m m 0.22-0.25m m 1.20m m 0.12-0.15m m
QFP 0.40m m 0.25m m 1.25m m 0.20m m 1.20m m 0.10-0.12m m
QFP 0.30m m 0.20m m 1.00m m 0.15m m 0.95m m 0.07-0.12m m
0402   0.50m m 0.65m m 0.45m m 0.60m m 0.12-0.15m m
0201   0.25m m 0.40m m 0.23m m 0.35m m 0.07-0.12m m
BGA 1.27m m 0.80m m   0.75m m 0.75m m 0.15-0.20m m
BGA 1.00m m 0.38m m   0.35m m 0.35m m 0.10-0.12m m
BGA 0.50m m 0.30m m   0.28m m 0.28m m 0.07-0.12m m
Flip Chip 0.25m m 0.12m m 0.12m m 0.12m m 0.12m m 0.08-0.10m m
Flip Chip 0.20m m 0.10m m 0.10m m 0.10m m 0.10m m 0.05-0.10m m
