Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | Material dieléctrico 2W/MK | Cuenta de la capa: | Solo lado |
|---|---|---|---|
| Grueso del PWB: | 1.6m m ±0.16 | Tamaño del PWB: | 95 x 64mm=1PCS |
| Máscara de la soldadura: | Negro | Serigrafía: | Blanco |
| Peso de cobre: | 1oz | Final superficial: | El soldar del aire caliente |
| Alta luz: | Solo PWB de aluminio echado a un lado del substrato,PWB de aluminio del substrato de 95x64m m,PWB del conductor del motor de 95x64m m |
||
Sola conductividad termal de aluminio echada a un lado MCPCB del PWB 2W/MK con HASL para el conductor del motor

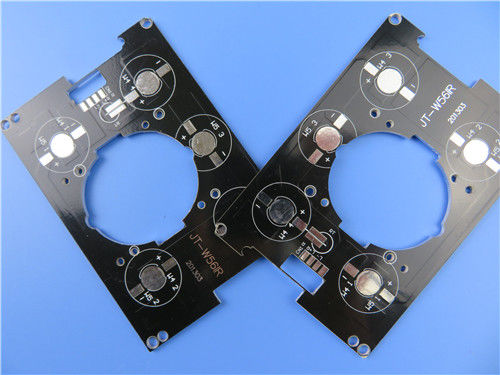

(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB de aluminio para el uso del conductor del motor. Es un tablero de una sola capa de MCPCB en 1,6 milímetros densamente con la conductividad termal 2W/MK. La placa de aluminio es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. embalan a 25 tableros por separado.
Hoja del parámetro y de datos
| TAMAÑO DEL PWB | 95 x 64mm=1PCS |
| TIPO DEL TABLERO | PWB de aluminio, PWB del IMS |
| Número de capas | Solo PWB echado a un lado |
| Componentes superficiales del soporte | SÍ |
| A través de componentes del agujero | NO |
| PILA DE LA CAPA | cobre ------- 35um (1oz) |
| Material dieléctrico 2W/MK | |
| Aluminio 5052 | |
| TECNOLOGÍA | |
| Rastro y espacio mínimos: | 40 milipulgada /-milipulgada |
| Agujeros mínimos/máximos: | 2.0 / 4,0 milímetros |
| Número de diversos agujeros: | 2 |
| Número de agujeros de taladro: | 14 |
| Resistencia termal (°C/W) | ≤0.45 |
| Voltaje de avería (VDC) | 4000 |
| Control de la impedancia | no |
| MATERIAL DEL TABLERO | |
| Conductividad termal | 2W/MK material dieléctrico, MCPCB |
| Externo final de la hoja: | 1oz |
| Hoja final interna: | 0oz |
| Altura final del PWB: | 1.6m m ±0.16 |
| EL PLATEAR Y CAPA | |
| Final superficial | El soldar del aire caliente |
| Suelde la máscara para aplicarse a: | Top. mínimo del 12µm. |
| Color de la máscara de la soldadura: | Negro |
| Tipo de la máscara de la soldadura: | LPSM |
| CONTOUR/CUTTING | Encaminamiento |
| MARCA | |
| Lado de la leyenda componente | TOP |
| Color de la leyenda componente | Blanco |
| Fabricante Name o logotipo: | Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
| VÍA | no vía |
| GRADO DE FLAMIBILITY | Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN | |
| Dimensión del esquema: | 0,0059" (0.15m m) |
| Galjanoplastia del tablero: | 0,0030" (0.076m m) |
| Tolerancia del taladro: | 0,002" (0.05m m) |
| PRUEBA | Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO | Por todo el mundo, global. |
Características y ventajas
Proceso de SMT
La disipación de calor eficaz reduce la temperatura de funcionamiento del módulo y prolonga la vida de servicio.
La densidad y la confiabilidad de poder se mejoran encima del 10%.
Reduzca el coste del hardware y de la asamblea,
Gestión del equipo y mantenimiento completo y control de proceso,
1-10 pedazos se ofrecen en venta.
Aprobaciones internacionales
Usos
Amplificador de potencia,
Conductor del motor,
Dispositivo de la fuente de alimentación,
Lámpara fluorescente
