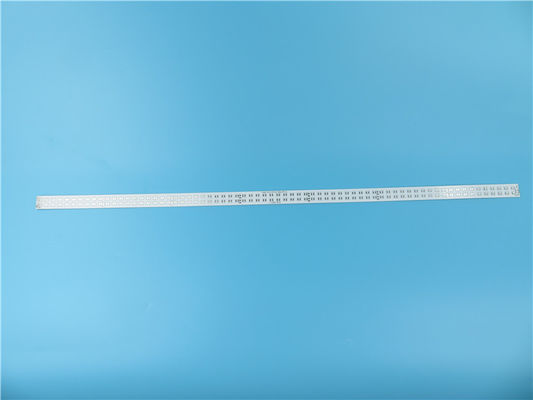

Metro de aluminio MCPCB de la tira 1 del PWB empleado 1.0m m grueso con HASL sin plomo
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB de la tira del LED empleado la base de aluminio con el dieléctrico 1W/MK para el uso de la iluminación del poder LED. Es 1,4 metros de largo con la serigrafía gruesa, negra de 1.0m m sobre la máscara blanca de la soldadura y HASL en los cojines. La materia prima se utiliza de la marca de ILM, tablero entero que suministra 1 PWB para arriba. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 25 paneles se embalan para el envío.
Hoja del parámetro y de datos
TAMAÑO DEL PWB |
1420 x 16m m = 1PCS |
TIPO DEL TABLERO |
PWB de aluminio, PWB del IMS |
Número de capas |
Solo PWB echado a un lado |
Componentes superficiales del soporte |
SÍ |
A través de componentes del agujero |
NO |
PILA DE LA CAPA |
cobre ------- 35um (1oz) |
Material dieléctrico 1W/MK |
Aluminio 5052 |
TECNOLOGÍA |
|
Rastro y espacio mínimos: |
62,4 milipulgada /-milipulgada |
Agujeros mínimos/máximos: |
4,2 milímetros/4,2 milímetros |
Número de diversos agujeros: |
1 |
Número de agujeros de taladro: |
21 |
Resistencia termal (°C/W) |
≤0.45 |
Voltaje de avería (VDC) |
4000 |
Control de la impedancia |
no |
MATERIAL DEL TABLERO |
|
Conductividad termal |
1W/MK material dieléctrico, MCPCB |
Externo final de la hoja: |
1oz |
Hoja final interna: |
0oz |
Altura final del PWB: |
1,0 milímetros ±0.10 |
EL PLATEAR Y CAPA |
|
Final superficial |
El soldar del aire caliente |
Suelde la máscara para aplicarse a: |
Top. mínimo del 12µm. |
Color de la máscara de la soldadura: |
Blanco |
Tipo de la máscara de la soldadura: |
LPSM |
CONTOUR/CUTTING |
Encaminamiento |
MARCA |
|
Lado de la leyenda componente |
TOP |
Color de la leyenda componente |
Negro |
Fabricante Name o logotipo: |
Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
VÍA |
no vía |
GRADO DE FLAMIBILITY |
Aprobación de la UL 94-V0 MÍNIMA. |
TOLERANCIA DE LA DIMENSIÓN |
|
Dimensión del esquema: |
0,0059" (0.15m m) |
Galjanoplastia del tablero: |
0,0030" (0.076m m) |
Tolerancia del taladro: |
0,002" (0.05m m) |
PRUEBA |
Envío anterior de la prueba eléctrica del 100% |
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN |
fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
ÁREA DE SERVICIO |
Por todo el mundo, global. |
Características y ventajas
Substituya el substrato de cerámica frágil y obtenga una mejor durabilidad mecánica;
Prolongue la vida de servicio del producto;
Reduzca el coste del hardware y de la asamblea;
Reduzca la temperatura de funcionamiento del equipo;
Método de envío diversificado;
Amplia gama del abastecimiento del PWB;
La UL reconoció y RoHS Directivo-obediente;
Capacidad del PWB del prototipo;
Tenga capacidad de la producción de volumen.
Usos
Amplificador de potencia
Regulador del motor
Radiador
Lámpara fluorescente
Nuestras capacidades de conducción 2021 de las placas de circuito
Vias ciegos, vias enterrados
PWB de la flexión
Tableros de cobre pesados 10oz
Alto Tg, alto material de CTI
FR-4 híbrido y material de alta frecuencia
La impedancia controló el PWB
Clase 2, clase 3 de IPC de IPC
PWB sin plomo (RoHS obediente)
PCBs de múltiples capas a los tableros de las capas del cobre 32+
PWB de la base del metal (MCPCB)
Materiales del PWB – FR-4, Polyimide, Rogers y más
Fabricante obediente del PWB de RoHS
PWB rígido de la flexión
PWB del RF/PWB de alta frecuencia
Por-agujero, BGA, finger del oro, bóveda del borde
Vía-en-cojín, vias llenados
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL certificó
