Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | Material dieléctrico 1W/MK | Cuenta de la capa: | Solo lado |
|---|---|---|---|
| Grueso del PWB: | 1.8m m ±0.12 | Tamaño del PWB: | 100 x 25mm=1PCS |
| Máscara de la soldadura: | blanco | Serigrafía: | Negro |
| Peso de cobre: | 1oz | Final superficial: | Oro de la inmersión |
| Alta luz: | Tablero de aluminio del PWB de la UL,tablero de aluminio del PWB de 1.8m m |
||

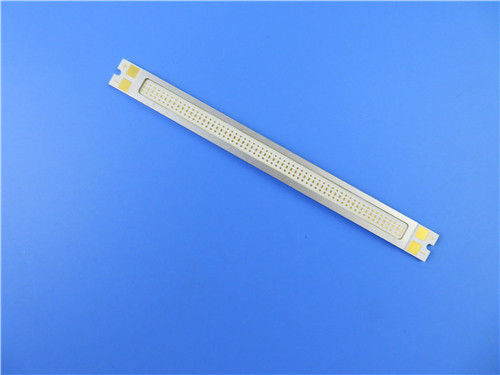

Tablero de aluminio compuesto del PWB para el regulador del interruptor
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB de aluminio para el uso del regulador del interruptor. Es un tablero de una sola capa de MCPCB en base de 1,6 milímetros con 1 conductividad termal de W/MK. La placa de aluminio es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. embalan a 30 tableros por separado.
Hoja del parámetro y de datos
| TAMAÑO DEL PWB | 100 x 25mm=1PCS |
| TIPO DEL TABLERO | PWB DEL IMS |
| Número de capas | Solo PWB echado a un lado |
| Componentes superficiales del soporte | SÍ |
| A través de componentes del agujero | NO |
| PILA DE LA CAPA | cobre ------- 35um (1oz) |
| 1W/MK material dieléctrico 75um | |
| 1060 1.6m m de aluminio | |
| TECNOLOGÍA | |
| Rastro y espacio mínimos: | 10mil/18mil |
| Agujeros mínimos/máximos: | 0 |
| Número de diversos agujeros: | 0 |
| Número de agujeros de taladro: | 0 |
| Número de ranuras molidas: | 2 |
| Número de recortes internos: | 0 |
| Control de la impedancia | no |
| MATERIAL DEL TABLERO | |
| Base de aluminio: | 1W / Material dieléctrico 75um del MK |
| Resistencia termal (°C/W) | ≤0.45 |
| Voltaje de avería (VDC) | 4000 |
| Externo final de la hoja: | 1oz |
| Hoja final interna: | 0oz |
| Altura final del PWB: | 1.8m m ±0.12 |
| EL PLATEAR Y CAPA | |
| Final superficial | Oro los 0.025µm de la inmersión encima el níquel de los 3µm |
| Suelde la máscara para aplicarse a: | SUPERIOR, mínimo 12micron |
| Color de la máscara de la soldadura: | Blanco, Taiyo PSR400 WT02 |
| Tipo de la máscara de la soldadura: | LPSM |
| CONTOUR/CUTTING | Encaminamiento |
| MARCA | |
| Lado de la leyenda componente | TOP |
| Color de la leyenda componente | Negro |
| Fabricante Name o logotipo: | Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
| VÍA | No plateado en el agujero (NPTH) |
| GRADO DE FLAMIBILITY | Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN | |
| Dimensión del esquema: | 0,0059" |
| Galjanoplastia del tablero: | 0,0029" |
| Tolerancia del taladro: | 0,002" |
| PRUEBA | Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO | Por todo el mundo, global. |
Características y ventajas
Difusión del calor eficaz en el diseño del circuito,
Reduzca la temperatura de funcionamiento del equipo,
Mejore la densidad de poder y la confiabilidad del dispositivo,
Los productos y la fabricación son certificados por organizaciones autorizadas.
La UL conformó
Usos
PWB de aluminio de la lámpara del techo
Dispositivo de la fuente de alimentación
Un circuito eléctrico del filtro
Amplificador de alta frecuencia
