Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | Material dieléctrico 1W/MK | Cuenta de la capa: | Solo lado |
|---|---|---|---|
| Grueso del PWB: | 1.6m m ±0.16 | Tamaño del PWB: | 40 x 40mm=1PCS |
| Máscara de la soldadura: | Blanco | Serigrafía: | Negro |
| Peso de cobre: | 1oz | Final superficial: | ENIG |
| Alta luz: | Sola placa de circuito echada a un lado del IMS,Placa de circuito del IMS de la clase 2 de IPC 6012,Solo PWB aislado echado a un lado del substrato del metal |
||

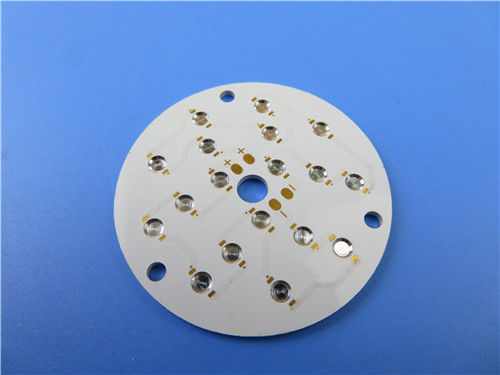

placa de circuito avellanada PWB de aluminio Agujero-abollada del IMS del agujero para la iluminación Led
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de solo PWB echado a un lado del aluminio para el uso de la iluminación Led con los agujeros cuenco-abollados. Está en 1,6 milímetros densamente con 1 conductividad termal de W/MK. La placa de aluminio es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. embalan a 25 tableros para el envío.
Hoja del parámetro y de datos
| TAMAÑO DEL PWB | 40 x 40mm=1PCS |
| TIPO DEL TABLERO | PWB DEL IMS |
| Número de capas | Solo PWB echado a un lado |
| Componentes superficiales del soporte | SÍ |
| A través de componentes del agujero | NO |
| PILA DE LA CAPA | cobre ------- 35um (1oz) |
| Material dieléctrico 1W/MK | |
| Aluminio 5052 | |
| TECNOLOGÍA | |
| Rastro y espacio mínimos: | 10mil/12mil |
| Agujeros mínimos/máximos: | 3m m /8.5mm |
| Número de diversos agujeros: | 2 |
| Número de agujeros de taladro: | 4 |
| Resistencia termal (°C/W) | ≤0.45 |
| Voltaje de avería (VDC) | 4000 |
| Control de la impedancia | no |
| MATERIAL DEL TABLERO | |
| Conductividad termal | 1W/MK material dieléctrico, MCPCB |
| Externo final de la hoja: | 1oz |
| Hoja final interna: | 0oz |
| Altura final del PWB: | 1.6m m ±0.16 |
| EL PLATEAR Y CAPA | |
| Final superficial | Níquel no electrolítico sobre el oro de la inmersión (ENIG) (1 níquel del µ” más de 100” del µ) |
| Suelde la máscara para aplicarse a: | Top. mínimo del 12µm. |
| Color de la máscara de la soldadura: | Blanco, PSR400 WT02 |
| Tipo de la máscara de la soldadura: | LPSM |
| CONTOUR/CUTTING | Encaminamiento |
| MARCA | |
| Lado de la leyenda componente | Top |
| Color de la leyenda componente | Negro |
| Fabricante Name o logotipo: | según el requisito |
| VÍA | no vía |
| GRADO DE FLAMIBILITY | Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN | |
| Dimensión del esquema: | 0,0059" (0.15m m) |
| Galjanoplastia del tablero: | 0,0030" (0.076m m) |
| Tolerancia del taladro: | 0,002" (0.05m m) |
| PRUEBA | Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO | Por todo el mundo, global. |
Características y ventajas
Proceso de SMT
La disipación de calor eficaz reduce la temperatura de funcionamiento del módulo y prolonga la vida de servicio.
La densidad y la confiabilidad de poder se mejoran encima del 10%.
Reduzca la dependencia de los disipadores de calor y del otro hardware (materiales termales incluyendo del interfaz),
Reduzca el volumen del producto,
Reduzca el coste del hardware y de la asamblea,
Los productos y la fabricación son certificados por organizaciones autorizadas.
pruebas del 100% incluyendo prueba eléctrica y la inspección de AOI.
Prueba de alto voltaje, prueba de control de la impedancia, micro-sección, prueba de la soldadura-capacidad,
Precio competitivo
Servicio puntual
La experiencia de más de 18 años
Usos
Electromecánico
Regulador del interruptor
Equipo electrónico de la comunicación
Equipo de ofimática
Regulador del motor
