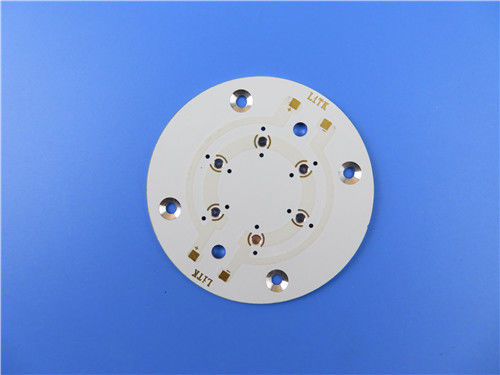

Aluminio de una sola capa 5052 del PWB del amplificador audio del cobre 1oz

Single Layer 1oz Copper Audio Amplifier PCB Aluminum 5052
Single Layer 1oz Copper Audio Amplifier PCB Aluminum 5052 Single Layer 1oz Copper Audio Amplifier PCB Aluminum 5052 Single Layer 1oz Copper Audio Amplifier PCB Aluminum 5052 Single Layer 1oz Copper Audio Amplifier PCB Aluminum 5052 Single Layer 1oz Copper Audio Amplifier PCB Aluminum 5052 Single Layer 1oz Copper Audio Amplifier PCB Aluminum 5052

Ampliación de imagen :  Aluminio de una sola capa 5052 del PWB del amplificador audio del cobre 1oz

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-754.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: Aluminio 5052 Cuenta de la capa: 1 capa
Grueso del PWB: 1.6m m ±0.16 Tamaño del PWB: 65 x 65mm=1PCS
Máscara de la soldadura: blanco Serigrafía: N/A
Peso de cobre: 1oz Final superficial: ENIG
Alta luz:

PWB de aluminio del amplificador audio 5052

,

PWB del amplificador audio del cobre 1oz

,

Placa de circuito de aluminio de 5052 amplificadores

Avellanador de aluminio avellanado MCPCB del PWB hecho en el cobre 1oz con oro de la inmersión
1,1 descripción general
Éste es un tipo de PWB de aluminio para el uso del amplificador audio. Es un tablero de una sola capa de MCPCB en 1,6 milímetros densamente con 1 conductividad termal de W/MK. La placa de aluminio es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. embalan a 25 tableros por separado.
1,2 hoja del parámetro y de datos
TAMAÑO DEL PWB 65 x 65mm=1PCS
TIPO DEL TABLERO
Número de capas Solo PWB echado a un lado
Componentes superficiales del soporte
A través de componentes del agujero NO
PILA DE LA CAPA cobre ------- 35um (1oz)
Material dieléctrico 1W/MK
Aluminio 5052
TECNOLOGÍA
Rastro y espacio mínimos: 14mil/15mil
Agujeros mínimos/máximos: 2.5/8.5m m
Número de diversos agujeros: 4
Número de agujeros de taladro: 18
Resistencia termal (°C/W) ≤0.45
Voltaje de avería (VDC) 4000
Control de la impedancia no
MATERIAL DEL TABLERO
Conductividad termal 1W/MK material dieléctrico, MCPCB
Externo final de la hoja: 1oz
Hoja final interna: 0oz
Altura final del PWB: 1.6m m ±0.16
EL PLATEAR Y CAPA
Final superficial Níquel no electrolítico sobre el oro de la inmersión (ENIG) (1 níquel del µ” más de 100” del µ)
Suelde la máscara para aplicarse a: Top. mínimo del 12µm.
Color de la máscara de la soldadura: Blanco, PSR400 WT02
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente ninguna serigrafía requirió
Color de la leyenda componente ninguna serigrafía requirió
Fabricante Name o logotipo: ninguna serigrafía requirió
VÍA no vía
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059" (0.15m m)
Galjanoplastia del tablero: 0,0030" (0.076m m)
Tolerancia del taladro: 0,002" (0.05m m)
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.
Aluminio de una sola capa 5052 del PWB del amplificador audio del cobre 1oz 0
1,3 características y ventajas
La disipación de calor eficaz reduce la temperatura de funcionamiento del módulo y prolonga la vida de servicio.
La densidad y la confiabilidad de poder se mejoran encima del 10%.
Reduzca la dependencia de los disipadores de calor y del otro hardware (materiales termales incluyendo del interfaz),
Los procesos enteros de la fabricación se controlan totalmente.
La UL reconoció y RoHS Directivo-obediente
1,4 usos
Equipo de la fuente de alimentación
Regulador del motor
Módulo de poder
PWB de aluminio de la lámpara del techo
¿1,5 por qué elegirnos?
1) Foco en sus capacidades de base: Hemos sabido profundamente que es llena de competencia feroz para nuestros clientes en el mercado. Usted puede centrarse en las capacidades importantes tales como la investigación y desarrollo, las ventas y el márketing basados en nuestro funcionamiento profesional y servicios expertos que excediendo su expectativa.
2) Tecnología punta: es racional para que un pequeño y mediano cliente añore el último equipo y la experiencia de fabricación para su PCBs. Por las sociedades con el PWB de Bicheng, usted accede para alcanzar su expectativa con nuestras 3 bases de la fábrica con más de 26.000 metros cuadrados.
3) Ahorre el coste de producción: El coste de producción es uno de los puntos claves de la competitividad del producto de nuestros clientes. El PWB de Bicheng se ha estado esforzando reducir su coste de fabricación del equipo para introducir, del entrenamiento del trabajador y de la mejora de la tecnología para aumentar su rentabilidad. Satisfacen a los clientes con nuestro ahorro en costes pero sin pérdida de la calidad.
4) Evite el molestia: Es una cuestión trastornada cuando problema de la calidad que molesta usted. El diseño de ingeniería de Bicheng evita que el problema ocurra en la preproducción. Usted no conseguirá dolor de cabeza con los prototipos de Bicheng, las pequeñas órdenes y la producción de volumen. Nuestro índice de denuncia del cliente es menos del 1% y será satisfactorio solucionado.
5) Ahorre el tiempo: El mercado requiere los productos que se ponen al día rápidamente. El PWB de Bicheng trabaja siempre rápido y flexible para ahorrar la época de la producción de prototipo a la producción estándar, al cambio rápido o a las entregas programadas.
6) Un equipo excelente: Bicheng es socio digno de confianza con la pasión, la disciplina, la responsabilidad y la honradez. Tenemos un equipo de personas experimentadas de las ventas y de servicios de atención al cliente expertos. No cambie a su proveedor. Si es debe el cambio, Bicheng es el derecho para usted.
Aluminio de una sola capa 5052 del PWB del amplificador audio del cobre 1oz 1
