La impedancia controló el PWB que 12 capas del alto Tg imprimieron el tablero de múltiples capas del PWB de la placa de circuito HDI en 2.0m m FR-4

Impedance Controlled PCB 12 Layers High Tg Printed Circuit Board HDI Multilayer PCB Board On 2.0mm FR-4
Impedance Controlled PCB 12 Layers High Tg Printed Circuit Board HDI Multilayer PCB Board On 2.0mm FR-4 Impedance Controlled PCB 12 Layers High Tg Printed Circuit Board HDI Multilayer PCB Board On 2.0mm FR-4 Impedance Controlled PCB 12 Layers High Tg Printed Circuit Board HDI Multilayer PCB Board On 2.0mm FR-4 Impedance Controlled PCB 12 Layers High Tg Printed Circuit Board HDI Multilayer PCB Board On 2.0mm FR-4 Impedance Controlled PCB 12 Layers High Tg Printed Circuit Board HDI Multilayer PCB Board On 2.0mm FR-4

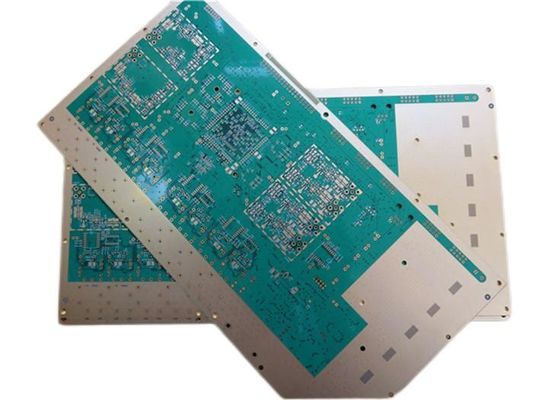

Ampliación de imagen :  La impedancia controló el PWB que 12 capas del alto Tg imprimieron el tablero de múltiples capas del PWB de la placa de circuito HDI en 2.0m m FR-4

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-476.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: Fr-4 Cuenta de la capa: 12 capas
Grueso del PWB: 2.0m m el ±10% Tamaño del PWB: 257 x 171.5mm=1PCS=1design
Máscara de la soldadura: Verde Serigrafía: Blanco
Peso de cobre: 1oz Final superficial: Oro de la inmersión
Alta luz:

La impedancia controló el PWB de 12 capas

,

Material FR4 PWB de 12 capas

,

2.0m m vía en el PWB del cojín



La impedancia controló el PWB que 12 capas del alto Tg imprimieron el tablero de múltiples capas del PWB de la placa de circuito HDI en 2.0m m FR-4

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



1,1 descripción general

Éste es un tipo de PWB controlado de la impedancia empleado el material FR-4 con Tg 175°C para el uso de la transmisión de la señal. Es un tablero de 12 capas con 2,0 milímetros de grueso. Contiene vias de 2+N+2 HDI (véase la pila y los vias). Las serigrafías blancas (Taiyo) están en la máscara verde de la soldadura (Taiyo) y el oro de la inmersión en los cojines. La impedancia del rastro de la señal y la impedancia de los pares del diferencial se controlan en capas. Vea el dibujo abajo. La materia prima es de ITEQ. El panel entero está suministrando para arriba solo. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 20 tableros para el envío.



Señal Trace Impedance Control

Trace Layer Trace Width (milipulgada) Trace Impedance (ohmio) Precisión Capa de la referencia
Capa superior 4 50 el ±10% Mediados de-capa 1
L03, Mediados de-capa 2 4 50 el ±10% Mediados de-capa 1
L10, Mediados de-capa 9 4 50 el ±10% Mediados de-capa 7, Mediados de-capa 10
Capa inferior 4 50 el ±10% Mediados de-capa 10



El diferencial empareja control de la impedancia

Capa Trace Width/espacio (milipulgada) Trace Impedance (ohmio) Precisión Frecuencia (megaciclos)
Capa superior 3.1 / 5,5 100 el ±10% Mediados de-capa 1
Capa superior 4.0 / 5,1 90 el ±10% Mediados de-capa 1
L03, Mediados de-capa 2 3.1 / 5,9 100 el ±10% Mediados de-capa 1, Mediados de-capa 4
L06, Mediados de-capa 5 4.0 / 7,4 100 el ±10% Mediados de-capa 4, Mediados de-capa 6
L06, Mediados de-capa 5 4.0 / 4,7 90 el ±10% Mediados de-capa 4, Mediados de-capa 6
L07, Mediados de-capa 6 4.0 / 7,4 100 el ±10% Mediados de-capa 5, Mediados de-capa 7
L07, Mediados de-capa 6 4.0 / 4,7 90 el ±10% Mediados de-capa 5, Mediados de-capa 7
L10, Mediados de-capa 9 3.1 / 5,9 100 el ±10% Mediados de-capa 7, Mediados de-capa 10
Capa inferior 4.0 / 5,5 100 el ±10% Mediados de-capa 10
Capa inferior 4.0 / 5,1 90 el ±10% Mediados de-capa 10



1,2 características y ventajas

Asambleas sin plomo con una temperatura máxima del flujo de 260℃.

Tiempo de almacenamiento largo (puede ser almacenado por más de 1 año en bolso de vacío)

Mejoró la velocidad de la transmisión de la señal

Fabricación del PWB en especificaciones requeridas.

Entrega rápida y puntual

La UL reconoció y RoHS Directivo-obediente

Capacidad del PWB del prototipo



La impedancia controló el PWB que 12 capas del alto Tg imprimieron el tablero de múltiples capas del PWB de la placa de circuito HDI en 2.0m m FR-4 0



1,3 usos

Cargador de batería solar

Receptor de GPS

Antena de los Wi Fi

Router inalámbrico del USB

Sistemas de teléfono



1,4 hoja del parámetro y de datos

TAMAÑO DEL PWB 257 x 171.5mm=1PCS=1design
TIPO DEL TABLERO PWB de múltiples capas
Número de capas 12 capas
Componentes superficiales del soporte
A través de componentes del agujero
PILA DE LA CAPA cobre ------- 17um SUPERIOR (1oz) +plate 25um
130 um prepreg 1080 x 2
cobre ------- L02 32um (1oz)
150um base FR-4
cobre ------- L03 18um (0.5oz)
130 um prepreg 1080 x 2
cobre ------- L04 18um (0.5oz)
150um base FR-4
cobre ------- L05 18um (0.5oz)
130 um prepreg 1080 x 2
cobre ------- L06 18um (0.5oz)
813um base FR-4
cobre ------- L07 18um (0.5oz)
130 um prepreg 1080 x 2
cobre ------- L08 18um (0.5oz)
150um base FR-4
cobre ------- L09 18um (0.5oz)
130 um prepreg 1080 x 2
cobre ------- L10 18um (0.5oz)
150um base FR-4
cobre ------- L11 35um (1oz)
130 um prepreg 1080 x 2
cobre ------- BOT 17um (0.5oz) +plate 25um
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 4 milipulgadas/4
Agujeros mínimos/máximos: 0,25 milímetros/3,0 milímetros
Número de diversos agujeros: 26
Número de agujeros de taladro: 4013
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia Sola impedancia de la señal e impedancia diferenciada de los pares
MATERIAL DEL TABLERO
Epóxido de cristal: FR-4, ITEQ IT-180, Tg>175℃, er<5>
Externo final de la hoja: 1oz
Hoja final interna: 1oz
Altura final del PWB: 2.0m m el ±10%
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión (ENIG) (2 níquel del µ del µ” más de 100”)
Suelde la máscara para aplicarse a: Superior e inferior, mínimo 12micon.
Color de la máscara de la soldadura: El verde, PSR-2000GT600D, Taiyo proveyó.
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente TOP
Color de la leyenda componente Blanco, IJR-4000 MW300, Taiyo Supplied.
Fabricante Name o logotipo: Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA Plateado a través del agujero (PTH), vía entoldado. Vin en cojín bajo paquete de BGA
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059" (0.15m m)
Galjanoplastia del tablero: 0,0030" (0.076m m)
Tolerancia del taladro: 0,002" (0.05m m)
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



La impedancia controló el PWB que 12 capas del alto Tg imprimieron el tablero de múltiples capas del PWB de la placa de circuito HDI en 2.0m m FR-4 1



1,5 PWB de la impedancia y partido de la impedancia



La impedancia característica del conductor en la placa de circuito impresa es un indicador importante del diseño de circuito, especialmente en el diseño del PWB de circuito de alta frecuencia. Si la impedancia característica del conductor es constante y el hacer juego con la impedancia característica requerida por el dispositivo o la señal se debe tomar en la consideración. Por lo tanto, estos dos conceptos en el diseño de la confiabilidad de diseño del PWB se deben prestar la atención.



Habrá una variedad de transmisión de la señal en el conductor de la placa de circuito. Para aumentar el índice de transmisión, debe aumentar su frecuencia. Debido a los factores del circuito sí mismo tal como aguafuerte, grueso de la pila, anchura de pista y así sucesivamente es diferente, causará los cambios del valor de la impedancia, dando por resultado su distorsión de la señal. Por lo tanto, el valor de la impedancia del conductor en placa de circuito de alta velocidad se debe controlar dentro de cierta gama, conocida como el “control de la impedancia”. Los factores que afectan a la impedancia del cableado del PWB son principalmente la anchura de la pista de cobre, el grueso de la pista de cobre, la constante dieléctrica del dieléctrico, el grueso del dieléctrico, el grueso del cojín, la trayectoria de la capa de tierra, los alambres alrededor del cableado, etc. La impedancia del cableado en el tablero se debe controlar tan en el diseño del PWB para evitar la reflexión de la señal y otros problemas de la integridad de interferencia electromágnetica y de señal lo más lejos posible, para garantizar la estabilidad del uso real del tablero del PWB. Usted puede referir a la fórmula empírica correspondiente para el método del cálculo de la línea y de la línea impedancia de la microcinta de tira en tablero del PWB.



La impedancia controló el PWB que 12 capas del alto Tg imprimieron el tablero de múltiples capas del PWB de la placa de circuito HDI en 2.0m m FR-4 2
