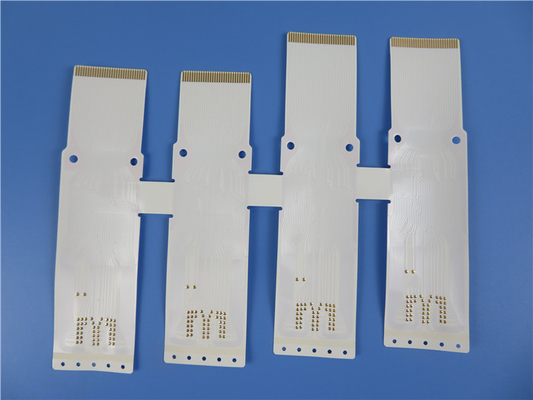

Circuito impreso flexible FPC en ANIMAL DOMÉSTICO con la máscara blanca de la soldadura
(Los circuitos impresos flexibles son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Información general
Éste es un tipo de circuito flexible del doble capa empleado el substrato del ANIMAL DOMÉSTICO, peso del cobre 1oz en cada capa. El FPC está cubriendo con la máscara de la soldadura y el oro blancos de la inmersión en los cojines. Los cojines se bombean para los usos de la impresora.
Especificaciones de FPC
| TAMAÑO DEL PWB | 172 x 145mm=1PCS |
| Materia prima: | ANIMAL DOMÉSTICO |
| Número de capas | El doble echó a un lado PWB |
| SMT | n/a |
| A través de componentes del agujero | no |
| PILA DE LA CAPA | Cobre ------- 35um (1oz) |
| Pegamento | |
| ANIMAL DOMÉSTICO | |
| Pegamento | |
| Cobre ------- 35um (1oz) | |
| Rastro y espacio mínimos: | 4mil/8mil |
| Agujeros mínimos/máximos: | 1.2mm/3.5m m |
| Externo final de la hoja: | 1oz |
| Hoja final interna: | 0oz |
| Altura final del PWB: | 0.25m m ±0.05 |
| Final superficial | Oro de la inmersión |
| Suelde la máscara para aplicarse a: | SUPERIOR, inferior |
| Color de la máscara de la soldadura: | Coverlay blanco |
| CONTOUR/CUTTING | Perforación |
| Refuerzo: | ANIMAL DOMÉSTICO en la parte posterior del área del finger del oro |
| Lado de la leyenda componente | NO |
| Color de la leyenda componente | NO |
| VÍA | Plateado a través del agujero (PTH) |
| GRADO DE FLAMIBILITY | Aprobación de la UL 94-V0 MÍNIMA. |
| PRUEBA | Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO | Por todo el mundo, global. |
Características y ventajas
Flexibilidad excelente;
Volumen reducido del PWB;
Peso reducido;
Confiabilidad creciente
Consistencia de la asamblea;
Más que los años 18+ de experiencia del PWB;
Tarifa de la denuncia del cliente: <1>
Capacidad del prototipo;
Capacidad de la producción de volumen
Usos típicos
Pantalla táctil/el panel capacitivos, tablero suave industrial del regulador de temperatura del control, tablero suave del lector de tarjetas del consumidor
Covercoat/máscara de la soldadura
La máscara de la soldadura en el PWB flexible es diferente de tablero rígido, es generalmente una película del polyimide cubierta en un lado con semi-haber curado y pegamento no-pegajoso, lo llamamos covercoat en circuito flexible. Se lamina al circuito flexible bajo calor y presión, para encapsular el modelo de cobre completamente a excepción de los cojines de la soldadura que se exponen a través de los agujeros de acceso en el covercoat.
La hoja de la producción del covercoat debe ser levemente más pequeña cortado que la hoja flexible de la producción del circuito para evitar el lacre prematuro del borde, que podría atrapar burbujas de aire en el paquete.
La hoja de la producción para el covercoat se proporciona los agujeros de útiles en registro cercano con los agujeros de fabricación en la hoja de la producción para el circuito flexible. Los agujeros de acceso se perforan generalmente, pero en el caso de producción en grandes cantidades, la perforación es más rentable.
En principio, la perforación del covercoat se logra igual que al perforar a tableros rígidos, es decir, varias hojas del covercoat se apilan, 5 para arriba o 10 para arriba. Los parámetros de perforación, sin embargo, son algo diferentes, debido al material del polyimide y la ausencia de hoja de cobre, que habría podido quitar de otra manera algo del calor de los agujeros que eran perforados.
Al perforar/de perforación la producción del covercoat las hojas grandes, él es necesaria compensar los cambios dimensionales de la hoja flexible de la producción del circuito, a la cual puede ascender tanto como 0,2%.
