Datos del producto:
Pago y Envío Términos:
|
Materia prima: | Polyimide | Cuenta de la capa: | 2 capas |
---|---|---|---|
Grueso del PWB: | 0.1m m | Coverlay: | Amarillo |
Serigrafía: | Blanco | Peso de cobre: | 1oz |
Final superficial: | Oro de la inmersión |

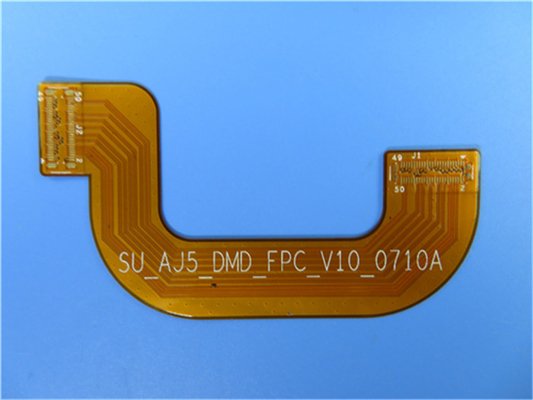

PWB flexible con la flexión de acero inoxidable del refuerzo con la cuña de acero inoxidable
(Los circuitos impresos flexibles son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de circuito impreso flexible para el uso del aumentador de presión de Wifi. Es un circuito flexible de 2 capas en 0.25m m densamente. La lamina baja es de Shengyi, él ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Acero inoxidable como el refuerzo se aplica en los dos extremos.
Hoja del parámetro y de datos
Tamaño del PWB flexible | 20,80 x 80.17m m |
Número de capas | 2 |
Tipo del tablero | PWB flexible |
Grueso del tablero | 0.25m m |
Material del tablero | Polyimde los 50µm |
Proveedor material del tablero | ITEQ |
Valor del Tg del material del tablero | 60℃ |
Grueso del Cu de PTH | µm ≥20 |
Thicknes internos del Cu de Iayer | N/A |
Grueso superficial del Cu | µm 35 |
Color de Coverlay | Amarillo |
Número de Coverlay | 2 |
Grueso de Coverlay | µm 25 |
Material del refuerzo | Acero inoxidable |
Grueso del refuerzo | 0.3m m |
Tipo de tinta de la serigrafía | IJR-4000 MW300 |
Proveedor de la serigrafía | TAIYO |
Color de la serigrafía | Blanco |
Número de serigrafía | 1 |
Peladura de la prueba de Coverlay | Ningún peelable |
Adherencia de la leyenda | 3M 90℃ que pela no después de 3 épocas mínimas prueba |
Final superficial | Oro de la inmersión |
Grueso del níquel/del oro | Au: los 0.03µm (mínimo); Ni los 2-4µm |
RoHS requirió | Sí |
Famability | 94-V0 |
Prueba de choque termal | Paso, -25℃±125℃, 1000 ciclos. |
Tensión termal | Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar. |
Función | Prueba eléctrica del paso del 100% |
Ejecución | Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C |
Características y ventajas
Flexibilidad excelente
Reducción del volumen
Perdida de peso
Consistencia de la asamblea
Confiabilidad creciente
El extremo puede ser entero soldado
Bajo costo
Continuidad del proceso
Precio competitivo
Alta tecnología
Usos
Tira de la lámpara del juguete, tablero suave teledirigido del tacto industrial del control, tablero de la flexión del sensor del automóvil
Refuerzo
En muchos usos donde hay componentes soldados, los tableros flexibles requieren los refuerzos externos (refuerzo, también conocido como el tablero de refuerzo) para la ayuda externa. Los materiales del refuerzo son pi o película de poliéster, fibra de vidrio, materiales de polímero, hoja de acero, cuña de aluminio y así sucesivamente.
(1) pi o poliéster
Los pi y las películas de poliéster son materiales de uso general del refuerzo para la placa de circuito flexible. El grueso de uso general es el 125μm (5mil), una cierta dureza puede ser obtenido.
(2) fibras de vidrio
Fibras de vidrio (tales como FR-4), que son también materiales de uso general para los refuerzos. El refuerzo del vidrio de fibra tiene una dureza más alta que el del pi o del poliéster, utilizado donde están más altos los requisitos del arnés. La gama del grueso es el típicamente 125μm (5mil) hasta 3.175m m (125mils). Sin embargo, su proceso es relativamente difícil que el pi, y puede no ser un material de la situación para las fábricas de algún FPC.
polímero (de 3)
El polímero, tal como plástico, etc. también se utiliza como refuerzos.
Su absorción de agua es baja, con la resistencia de alta presión y da alta temperatura.
(4) hoja de acero, cuña de aluminio
La dureza de la ayuda de la hoja de acero, la cuña de aluminio es alta, el calor puede también ser disipada. La disipación de la dureza o de calor en el diseño es la mayor preocupación.
