Materia prima: | compuesto De cerámica-llenado de PTFE | Cuenta de la capa: | 2 capas, PWB de múltiples capas, híbrido |
---|---|---|---|
Grueso del PWB: | 10mil (0.254m m), 25mil (0.635m m), 50mil (1.27m m) | Tamaño del PWB: | ≤400 mm X 500 mm |
Máscara de la soldadura: | Verde, negro, azul, amarillo, rojo, etc. | Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm) |
Final superficial: | Cobre desnudo, HASL, ENIG, OSP etc. | ||
Alta luz: | Tablero del PWB de Rogers 3006,tablero grueso del PWB de la capa 50mil,Tablero llenado de cerámica del PWB de Rogers |

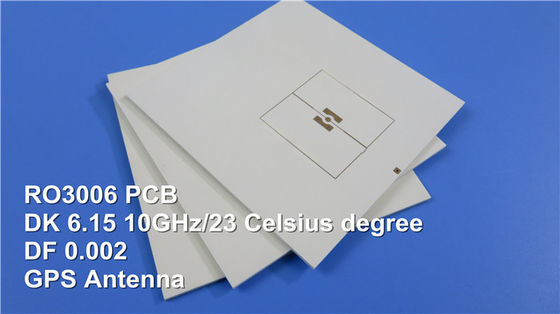

PWB de alta frecuencia de Rogers RO3006 con oro de capa grueso de la inmersión 10mil, 25mil y 50mil, lata y plata, OSP de la inmersión
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Hola todo el mundo,
Estamos hoy hablamos de RO3006 PCBs de alta frecuencia.
Las laminas de alta frecuencia del circuito RO3006 son compuestos de cerámica-llenados de PTFE previstos para usar en microonda comercial y usos del RF. Su característica obvia es que el funcionamiento eléctrico es excepcional y la propiedad mecánica es estable y constante. Esto permite que nuestro diseñador desarrolle al tablero de múltiples capas sin el encuentro de problemas del alabeo o de la confiabilidad.
Más características y usos son como sigue:
En primer lugar, las propiedades mecánicas excelentes contra la temperatura, es confiable para el stripline y las construcciones de múltiples capas del tablero.
En segundo lugar, las propiedades mecánicas uniformes, es conveniente para el uso con diseños híbridos del tablero de múltiples capas de cristal de epoxy.
En tercer lugar, los partidos bajos a revestir con cobre, del coeficiente de la extensión del en-avión permite asambleas montadas superficiales más confiables; ideal para los usos sensibles al cambio de temperatura y a la estabilidad dimensional excelente del objeto expuesto.
Capacidad del PWB | |
Material del PWB: | compuesto De cerámica-llenado de PTFE |
Designación: | RO3006 |
Constante dieléctrica: | 6,15 ±0.3 (proceso) |
6,5 (diseño) | |
Cuenta de la capa: | 2 capas, PWB de múltiples capas, híbrido |
Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm) |
Grueso del PWB: | 10mil (0.254m m), 25mil (0.635m m) |
50mil (1.27m m) | |
Tamaño del PWB: | ≤400mm X 500m m |
Máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. |
Final superficial: | Cobre desnudo, HASL, ENIG, OSP etc…. |
RO3006 PCBs de alta frecuencia están disponibles con haber echado a un lado doble, de múltiples capas y la construcción híbrida, 0.5oz a 2oz acabó de cobre, el tamaño grueso, máximo 400m m de 0.3m m a de 1.3m m por 500m m, el final superficial con cobre desnudo, la nivelación caliente del aire, el oro etc. de la inmersión.
Los usos típicos son usos automotrices del radar, antenas de GPS, amplificadores de potencia y antenas, antenas del remiendo para las comunicaciones inalámbricas, la difusión directa etc. por satélite.
El color básico de PWB RO3006 es blanco.
El proceso de fabricación de PWB de alta frecuencia RO3006 es similar al PWB estándar de PTFE, así que es conveniente para el proceso de fabricación del volumen que gana el mercado ventajoso.
El color básico de PWB RO3006 es blanco.
El proceso de fabricación de PWB de alta frecuencia RO3006 es similar al PWB estándar de PTFE, así que es conveniente para el proceso de fabricación del volumen que gana el mercado ventajoso.
Si usted tiene cualquier pregunta, no dude en entrarnos en contacto con por favor.
Gracias por su lectura.
Apéndice: Hoja de datos RO3006
Valor típico RO3006 | |||||
Propiedad | RO3006 | Dirección | Unidades | Condición | Método de prueba |
Constante dieléctrica, εProcess | 6.15±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 afianzó Stripline con abrazadera | |
Constante dieléctrica, εDesign | 6,5 | Z | 8GHz a 40 gigahertz | Método de la longitud de la fase diferenciada | |
Factor de disipación, tanδ | 0,002 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
Coeficiente termal de ε | -262 | Z | ppm/℃ | 10 gigahertz -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
Estabilidad dimensional | 0,27 0,15 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Resistencia de volumen | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Resistencia superficial | 105 | MΩ | COND A | IPC 2.5.17.1 | |
Módulo extensible | 1498 1293 |
X Y |
MPa | 23℃ | ASTM D 638 |
Absorción de la humedad | 0,02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Calor específico | 0,86 | j/g/k | Calculado | ||
Conductividad termal | 0,79 | W/M/K | 50℃ | ASTM D 5470 | |
Coeficiente de extensión termal (- 55 a 288℃) |
17 17 24 |
X Y Z |
ppm/℃ | Derecho del 23℃/50% | IPC-TM-650 2.4.4.1 |
TD | 500 | ℃ TGA | ASTM D 3850 | ||
Densidad | 2,6 | gm/cm3 | 23℃ | ASTM D 792 | |
Cáscara de cobre Stength | 7,1 | Ib/in. | 1oz, EDC después del flotador de la soldadura | IPC-TM 2.4.8 | |
Inflamabilidad | V-0 | UL 94 | |||
Proceso sin plomo compatible | Sí |
