Plata de alta frecuencia de la inmersión de la capa del PWB 50mil de Rogers RO3010

Rogers RO3010 High Frequency PCB 50mil Coating Immersion Silver
Rogers RO3010 High Frequency PCB 50mil Coating Immersion Silver Rogers RO3010 High Frequency PCB 50mil Coating Immersion Silver

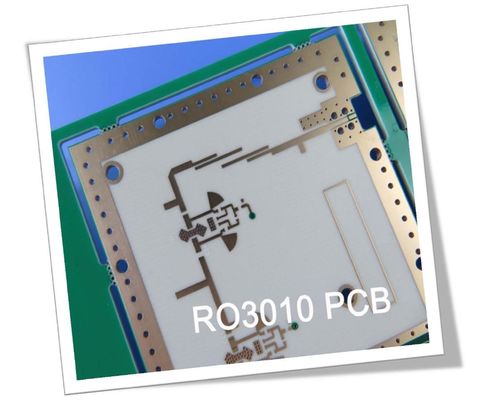

Ampliación de imagen :  Plata de alta frecuencia de la inmersión de la capa del PWB 50mil de Rogers RO3010

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-097.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: RO3010 Cuenta de la capa: 2 capas, PWB de múltiples capas, híbrido
Grueso del PWB: 5mil (0.127m m), 10mil (0.254m m), 25mil (0.635m m), 50mil (1.27m m) Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo. Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Final superficial: Cobre desnudo, HASL, ENIG, OSP etc….
Alta luz:

PWB de alta frecuencia de Rogers RO3010

,

PWB de alta frecuencia de la capa 50mil

,

tablero de plata del PWB de Rogers de la inmersión



PWB de alta frecuencia de Rogers RO3010 con plata de la inmersión de la capa 5mil, 10mil, 25mil y 50mil, oro de la inmersión y lata

(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Hola todo el mundo,

Estamos hoy hablamos de RO3010 PCBs de alta frecuencia.



Las laminas de alta frecuencia del circuito RO3010 son compuestos de cerámica-llenados de PTFE previstos para usar en microonda comercial y usos del RF. Su característica obvia es que el funcionamiento eléctrico es excepcional y la propiedad mecánica es estable y constante. Esto permite que nuestro diseñador desarrolle al tablero de múltiples capas sin el encuentro de problemas del alabeo o de la confiabilidad.



Plata de alta frecuencia de la inmersión de la capa del PWB 50mil de Rogers RO3010 0



Más características y usos son como sigue:



1. Las propiedades mecánicas excelentes contra la temperatura, es stripline confiable y construcciones de múltiples capas del tablero.

2. las propiedades mecánicas uniformes, es conveniente para el uso con diseños híbridos del tablero de múltiples capas de cristal de epoxy.

3. los partidos bajos a revestir con cobre, del coeficiente de la extensión del en-avión permite asambleas montadas superficiales más confiables; ideal para los usos sensibles al cambio de temperatura y a la estabilidad dimensional excelente del objeto expuesto.



Nuestra capacidad del PWB (RO3010)

Capacidad del PWB
Material del PWB: compuesto De cerámica-llenado de PTFE
Designación: RO3010
Constante dieléctrica: 10. 2 ±0.3 (proceso)
11,2 (diseño)
Cuenta de la capa: 2 capas, PWB de múltiples capas, híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Grueso del PWB: 5mil (0.127m m), 10mil (0.254m m),
25mil (0.635m m), 50mil (1.27m m)
Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo.
Final superficial: Cobre desnudo, HASL, ENIG, OSP etc….




RO3010 PCBs de alta frecuencia están disponibles con haber echado a un lado doble, de múltiples capas y la construcción híbrida, 0.5oz a 2oz acabó el cobre, 0,13 milímetros hasta la talla 400 gruesa, máxima milímetro de 1.3m m por 500m m, el final superficial con cobre desnudo, la nivelación caliente del aire, el oro etc. de la inmersión.

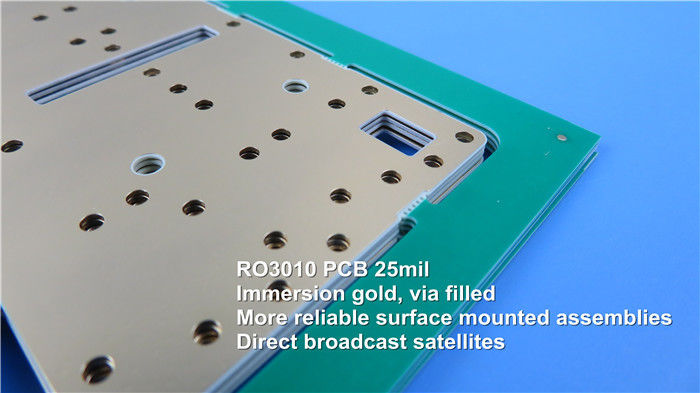

Plata de alta frecuencia de la inmersión de la capa del PWB 50mil de Rogers RO3010 1



Los usos típicos son



1. Usos automotrices del radar

2. Antenas de GPS

3. Amplificadores de potencia y antenas

4. Antenas del remiendo para las comunicaciones inalámbricas

5. Satélite directo de la difusión



Plata de alta frecuencia de la inmersión de la capa del PWB 50mil de Rogers RO3010 2





El color básico de PWB RO3010 es blanco.



El proceso de fabricación de PWB de alta frecuencia RO3010 es similar al PWB estándar de PTFE, así que es conveniente para el proceso de fabricación del volumen que gana el mercado ventajoso.



Si usted tiene cualquier pregunta, no dude en entrarnos en contacto con por favor.



Gracias por su lectura.



Apéndice: Hoja de datos de RO3010

Valor típico RO3010
Propiedad RO3010 Dirección Unidades Condición Método de prueba
Constante dieléctrica, εProcess 10.2±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline afianzado con abrazadera 2.5.5.5
Constante dieléctrica, εDesign 11,2 Z   8GHz a 40 gigahertz Método de la longitud de la fase diferenciada
Factor de disipación, tanδ 0,0022 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coeficiente termal de ε -395 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Estabilidad dimensional 0,35
0,31
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistencia de volumen 105   MΩ.cm COND A IPC 2.5.17.1
Resistencia superficial 105   COND A IPC 2.5.17.1
Módulo extensible 1902
1934
X
Y
MPa 23℃ ASTM D 638
Absorción de la humedad 0,05   % D48/50 IPC-TM-650 2.6.2.1
Calor específico 0,8   j/g/k   Calculado
Conductividad termal 0,95   W/M/K 50℃ ASTM D 5470
Coeficiente de extensión termal
(- 55 a 288℃)
13
11
16
X
Y
Z
ppm/℃ Derecho del 23℃/50% IPC-TM-650 2.4.4.1
TD 500   ℃ TGA   ASTM D 3850
Densidad 2,8   gm/cm3 23℃ ASTM D 792
Cáscara de cobre Stength 9,4   Ib/in. 1oz, EDC después del flotador de la soldadura IPC-TM 2.4.8
Inflamabilidad V-0       UL 94
Proceso sin plomo compatible
