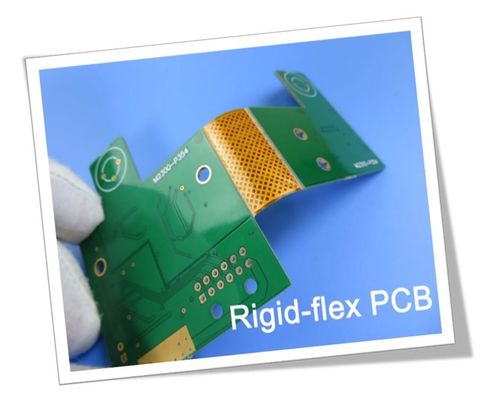

Doble/PWB rígido empleado el Polyimide y FR-4 con plata del oro de la inmersión o de la inmersión o lata de la inmersión para las cámaras de vídeo
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Hola todo el mundo.
Hoy, estamos hablando del PWB de la rígido-flexión.
Un PWB de la rígido-flexión es una combinación de tableros rígidos y los circuitos flexibles, el último crear flexible interconectan entre los tableros rígidos a quienes se laminan mediante capas en enlace. Por ejemplo el diagrama siguiente es el dibujo de la rígido-flexión.
Ambos extremos son tablero rígido, circuito flexible están en el centro.
El circuito flexible se fabrica por separado y se enlaza a los tableros rígidos, o simétricamente, es decir, en el medio de los tableros rígidos, o asimétrico, es decir, al lado externo de los tableros rígidos que se interconectarán.
Platear-por los agujeros se proporcionan en las secciones rígidas del PWB de la rígido-flexión para establecer la conexión eléctrica entre el circuito flexible y los circuitos electrónicos de los tableros rígidos. Los procesos son similares a ésos usados al fabricar a tableros de múltiples capas rígidos.
Después subiendo, hechemos una ojeada dos muestras del PWB.
Primer es un tablero flexión-rígido de 4 capas. El circuito flexible está en el centro, y los dos lados son placa rígida y estructura simétrica. La máscara de la soldadura es verde y la superficie se trata con oro.
La segunda muestra es un tablero flexión-rígido de 6 capas. La primera capa y la segunda capa son el tablero flexible, situado en la cima del tablero flexión-rígido. El tablero flexible y el tablero rígido son en 1080 prepeg conectado, y la tercera capa a la sexta capa es el tablero rígido. Qué utilizamos es FR-4 de ITEQ Company: IT-180A. La capa interna es 0.5OZ, la capa externa es 1OZ, el grueso acabado entero de la placa es 1.5m m, y el final superficial es oro de la inmersión.
| Capacidad del PWB (PWB de la Rígido-flexión) | |
| Material del PWB: | Polyimide y fibra de vidrio de epoxy |
| Designación: | PI+FR4 |
| Cuenta de la capa: | 4 capas, de múltiples capas |
| Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm) |
| Grueso del PWB: | 0.5m m, 0.8m m, 1.0m m, 1.2m m, 1.6m m |
| 1.8m m, 2.0m m | |
| Tamaño del PWB: | ≤400mm X 500m m |
| Máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. |
| Final superficial: | ENIG, lata de la inmersión, OSP, etc…. |
Las materias primas principales son polyimide y FR-4, gamas de cobre 0.5oz del grueso a 2oz, grueso del PWB es hasta 2.0m m y tamaño máximo dentro de 400X 500m m.
el PWB Flexión-rígido contiene área flexible y el área rígida, que está de la gran ayuda para ahorrar el espacio interno del producto, para reducir el volumen del producto final y para mejorar el funcionamiento del producto.
Apéndice: Nuestra capacidad 2021 de FPC
| No. | Especificaciones | Capacidades |
| 1 | Tipo del tablero | De una sola capa, capa de Doulbe, de múltiples capas, Rígido-flexión |
| 2 | Materia prima | PI, ANIMAL DOMÉSTICO |
| 3 | Peso de cobre | 0.5oz, 1oz, 2oz |
| 4 | Tamaño máximo del LED | 250 x 5000m m |
| 5 | Tamaño máximo general | 250 x 2000m m |
| 6 | Grueso del tablero | 0.03mm-3.0m m |
| 7 | Tolerancia del grueso | ±0.03mm |
| 8 | Agujero de taladro de Mininum | 0.05m m |
| 9 | Agujero de taladro máximo | 6.5m m |
| 10 | Tolerancia del agujero de taladro | ±0.025mm |
| 11 | Grueso de la pared del agujero | ≧ 8 um |
| 12 | Pista/Gap mínimos del tablero de una sola capa | 0.025/0.03m m |
| 13 | Pista/Gap mínimos de la capa doble y del tablero de múltiples capas | 0.03/0.040m m |
| 14 | Grabar al agua fuerte tolerancia | ±0.02mm |
| 15 | Anchura mínima de la leyenda de seda | ≧ 0.125m m |
| 16 | Heigh mínimo de la leyenda de seda | ≧0.75mm |
| 17 | Distancia de la leyenda a rellenar | ≧0.15mm |
| 18 | Distancia de la máscara de apertura de la soldadura del taladro Coverlay a seguir | ≧0.03mm |
| 19 | Distancia de la máscara de apertura de la soldadura de perforar Coverlay para seguir | ≧0.03mm |
| 20 | Grueso del níquel de la inmersión | 100-300u” |
| 21 | Grueso del oro de la inmersión | 1-3u” |
| 22 | Thicnkess de la lata de la inmersión | 150-400u” |
| 23 | Cojín de prueba eléctrico mínimo | 0.2m m |
| 24 | Tolerancia mínima del esquema (sacador normal del molde de acero) | ±0.1mm |
| 25 | Tolerancia mínima del esquema (sacador del molde de acero de la precisión) | ±0.05mm |
| 26 | Radio de Mininum del ángulo biselado (esquema) | 0.2m m |
| 27 | Material de Stiffner | Pi, FR-4, 3M Adhesive, ANIMAL DOMÉSTICO, hoja de acero |
| 28 | RoHs | Sí |
| 29 | Color de la máscara de la soldadura | Amarillo, blanco, negro, verde |
