PWB de las señales encontradas de Rogers 4350 del cobre 0.5oz de 1.42m m con el taladro trasero

1.42mm 0.5oz Copper Rogers 4350 Mixed Signal PCB With Back Drill
1.42mm 0.5oz Copper Rogers 4350 Mixed Signal PCB With Back Drill 1.42mm 0.5oz Copper Rogers 4350 Mixed Signal PCB With Back Drill 1.42mm 0.5oz Copper Rogers 4350 Mixed Signal PCB With Back Drill 1.42mm 0.5oz Copper Rogers 4350 Mixed Signal PCB With Back Drill

Ampliación de imagen :  PWB de las señales encontradas de Rogers 4350 del cobre 0.5oz de 1.42m m con el taladro trasero

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-068.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: RO4350B Cuenta de la capa: 4 capas
Grueso del PWB: 1.42m m Tamaño del PWB: 70m m x 125m m = 1 pedazo
Solder mask: NO Serigrafía: No
Peso de cobre: 0.5oz Final superficial: Oro de la inmersión
Alta luz:

PWB de las señales encontradas de 1.42m m

,

PWB de las señales encontradas del cobre 0.5oz

,

parte posterior del cobre 0.5oz que perfora el PWB



PWB de alta frecuencia de 4 capas empleado 2 corazones de 20mil RO4350B con el taladro trasero para el perseguidor de GPS

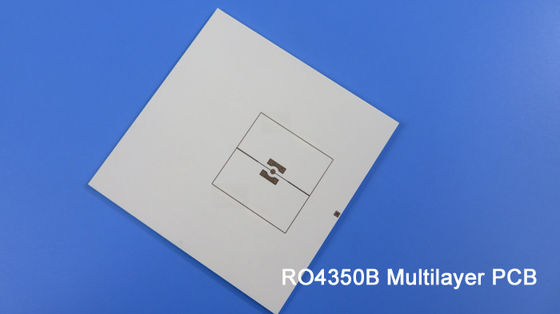

Este tipo de PWB de Rogers de 4 capas se emplea la base 2 de 0.508m m (20mil) RO4350B para el uso del perseguidor de GPS. Este tablero, utilizamos tecnología de perforación trasera para alcanzar el “ciego vía”. Vea la pila.

PWB de las señales encontradas de Rogers 4350 del cobre 0.5oz de 1.42m m con el taladro trasero 0



La perforación trasera puede reducir interferencia de ruido y mejorar integridad de señal. Usando la perforación trasera redujo con éxito la dificultad de la fabricación del PWB y evitó el uso de /blind enterrado vía proceso.



Las especificaciones del PWB son como sigue:

Materia prima: RO4350B 20 milipulgada + RO4450B 4 milipulgada

Cuenta de la capa: 4 capas

Tipo: Multiplicador mezclado molido por separado

Formato: 70m m x 125m m = 1 pedazo

Final superficial: Oro de la inmersión

Peso de cobre: Capa interna externa 18 de la capa 35 um/um

Máscara/leyenda de la soldadura: Verde/blanco

Altura final del PWB: 1,42 milímetros

Estándar: Clase 2 de IPC 6012

Embalaje: Por cada uno los 25 paneles se embalan para el envío.

Plazo de ejecución: 12 días laborables

Vida útil: 6 meses



Características y ventajas

1) Funcionamiento de alta frecuencia excelente debido a la tolerancia y a la pérdida dieléctricas bajas;

2) Coeficiente termal bajo de la constante dieléctrica;

3) Perforación trasera que reduce interferencia de ruido;

4) ISO9001, ISO14001, UL certificó la fábrica de fabricación;

5) capacidad del mes de 30000 metros cuadrados;



Podemos ver sus usos en el engranaje del multiplexor, video de transmisión, el bloque de poco ruido, el divisor de poder etc.



PWB de las señales encontradas de Rogers 4350 del cobre 0.5oz de 1.42m m con el taladro trasero 1



Hoja del parámetro y de datos

TAMAÑO DEL PWB 70m m x 125m m = 1 pedazo
TIPO DEL TABLERO PWB de Multlayer
Número de capas 4 capas
Componentes superficiales del soporte
A través de componentes del agujero
PILA DE LA CAPA Cobre -----Capa SUPERIOR de la señal 18um (0,5 onzas) +plate
RO4350B 0,508 milímetros
Cobre -----Llano 0,018 milímetros
Prepreg RO4450F X 3, 0.305m m
Cobre ----- Llano 0,018 milímetros
RO4350B 0,508 milímetros
Cobre ------- 18um (0.5oz) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 4 milipulgadas/5
Agujeros mínimos/máximos: 0,4 milímetros/5,6 milímetros
Número de diversos agujeros: 12
Número de agujeros de taladro: 121
Número de ranuras molidas: 0
Número de recortes internos: NA
Control de la impedancia: N/A
Número de finger del oro: N/A
MATERIAL DEL TABLERO
Materia prima: RO4350B Tg280℃, er<3>
Externo final de la hoja: 1 onza
Hoja final interna: 0,5 onzas
Altura final del PWB: 1,42 milímetros el ±10%
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión
Suelde la máscara para aplicarse a: N/A
Color de la máscara de la soldadura: N/A
Tipo de la máscara de la soldadura: N/A
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente N/A
Color de la leyenda componente N/A
Fabricante Name o logotipo: N/A
VÍA Plateado a través del agujero (PTH), tamaño mínimo 0.4m m.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.
