Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | RO4730G3 20mil | Cuenta de la capa: | 2 capas |
|---|---|---|---|
| Grueso del PWB: | 0.6m m | Tamaño del PWB: | 110m m x 50m m = 1 tipo = 1 pedazo |
| Máscara de la soldadura: | Verde | Serigrafía: | Blanco |
| Peso de cobre: | Μm externo de la capa 35 | Final superficial: | Oro de la inmersión |
| Alta luz: | 2 capas de la inmersión del PWB del oro,PWB del oro de la inmersión de 0.6m m,IATF16949 PWB de 0 |
||
rogersPCB de alta frecuencia incorporadoRO4730G3 20mil 0.508milímetroDK3.0 Con Inmersión Gold paraAntena de estación base celular
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)
Los laminados de grado de antena Rogers RO4730G3 son una alternativa confiable y económica a los laminados convencionales basados en PTFE.Tiene las propiedades mecánicas y eléctricas que necesitan los diseñadores de antenas.Los materiales tienen una constante dieléctrica de 3,0 y una tangente de pérdida de 0,0022 medida a 2,5 GHz cuando se utiliza lámina EDC con tratamiento inverso LoPro.Estos valores permiten a los diseñadores de antenas obtener valores de ganancia sustanciales al tiempo que minimizan la pérdida de señal.Los materiales están disponibles con un rendimiento PIM bajo demostrado, con valores superiores a -160dBc.
Los materiales RO4730G3 son compatibles con el epoxi convencional y el procesamiento de soldadura sin plomo a alta temperatura.No requiere el tratamiento especial necesario en los laminados tradicionales a base de PTFE para la preparación de agujeros pasantes enchapados.La capa múltiple se puede lograr usando la capa adhesiva RO4450F a 175 ℃.Los sistemas de resina de RO4730G3 están diseñados para proporcionar las propiedades que buscan los diseñadores de antenas.La temperatura de transición vítrea supera los 280 °C, lo que genera un CTE bajo en el eje Z, excelente confiabilidad de orificios pasantes enchapados y procesabilidad de soldadura sin plomo.
La aplicación típica es antenas de estación base celular.
Descripción general

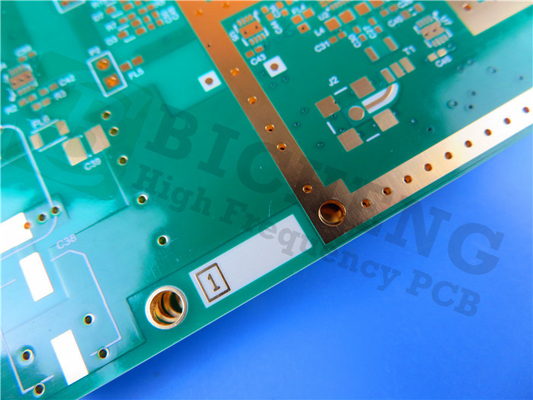

Este es un tipo de PCB de RF de doble cara construido en 0,508 mm (20 mil) RO4730G3 para la aplicación de PCB de antena de estación base celular.
Especificaciones básicas
Material base: RO4730G3 20 mil (0,508 mm)
Constante dieléctrica: 3,0+/-0,5
Recuento de capas: 2 capas
Tipo: agujeros pasantes
Formato: 110mm x 50mm = 1 tipo = 1 pieza
Acabado superficial: Oro de inmersión
Peso de cobre: Capa exterior 35 μm
Máscara de soldadura |Leyenda: Verde |Blanco
Altura final de PCB: 0,60 mm
Estándar: IPC 6012 Clase 2
Embalaje: Se embalan 20 piezas para el envío.
Plazo de ejecución: 7 días laborables
Vida útil: 6 meses
Hoja de datos de Rogers 4730 (RO4730G3)
| RO4730G3 Valor típico | |||||
| Propiedad | RO4730G3 | Dirección | Unidades | Condición | Método de prueba |
| Constante dieléctrica,εProceso | 3,0±0,5 | Z | 10 GHz 23 ℃ | IPC-TM-650 2.5.5.5 | |
| Constante dieléctrica,εDiseño | 2.98 | Z | 1,7 GHz a 5 GHz | Método de longitud de fase diferencial | |
| Factor de disipación, tanδ | 0.0028 | Z | 10 GHz 23 ℃ | IPC-TM-650 2.5.5.5 | |
| 2,5 GHz | |||||
| Coeficiente Térmico de ε | +34 | Z | ppm/℃ | -50 ℃ a 150 ℃ | IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional | <0.4 | X, Y | mmm | después de etech +E2/150 ℃ | IPC-TM-650 2.4.39A |
| Resistividad de volumen (0.030") | 9x107 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistividad superficial (0.030") | 7,2 x 105 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| PIM | -165 | dBc | 50 ohmios 0.060" | 43dBm 1900MHz | |
| Fuerza eléctrica (0.030") | 730 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
| Resistencia a la flexión DM | 181 (26,3) | MPa (kpsi) | RT | ASTM D790 | |
| CMD | 139 (20,2) | ||||
| Absorción de humedad | 0.093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
| Conductividad térmica | 0,45 | Z | W/mK | 50℃ | ASTM D5470 |
| Coeficiente de expansión termal | 15.9 14.4 35.2 |
X Y Z |
ppm/℃ | -50 ℃ a 288 ℃ | IPC-TM-650 2.4.4.1 |
| Tg | >280 | ℃ | IPC-TM-650 2.4.24 | ||
| Td | 411 | ℃ | ASTM D3850 | ||
| Densidad | 1.58 | gramos/cm3 | ASTM D792 | ||
| Fuerza de pelado de cobre | 4.1 | por favor | 1 oz, LoPro EDC | IPC-TM-650 2.4.8 | |
| inflamabilidad | V-0 | UL 94 | |||
| Compatible con procesos sin plomo | Sí | ||||
