Oro de la inmersión DK3.5 del tablero 10mil 0.254m m del PWB de RO3035 Rogers para la antena del remiendo

RO3035 Rogers PCB Board 10mil 0.254mm DK3.5 Immersion Gold For Patch Antenna

Ampliación de imagen :  Oro de la inmersión DK3.5 del tablero 10mil 0.254m m del PWB de RO3035 Rogers para la antena del remiendo

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-041.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: RO3035 Cuenta de la capa: 2 capas
Grueso del PWB: 0.3m m Tamaño del PWB: 55 x 57mm=1PCS
Peso de cobre: 0.5oz Final superficial: Oro de la inmersión
Alta luz:

Tablero del PWB de RO3035 Rogers

,

tablero del PWB de 10mil Rogers

,

tablero del PWB de 0.254m m Rogers

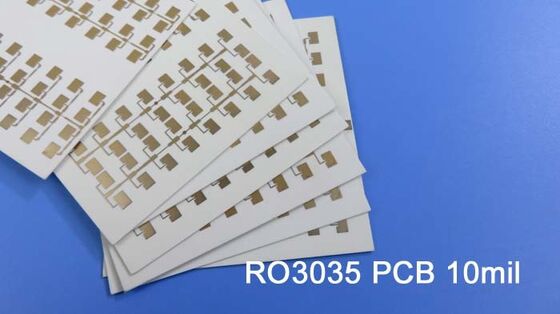

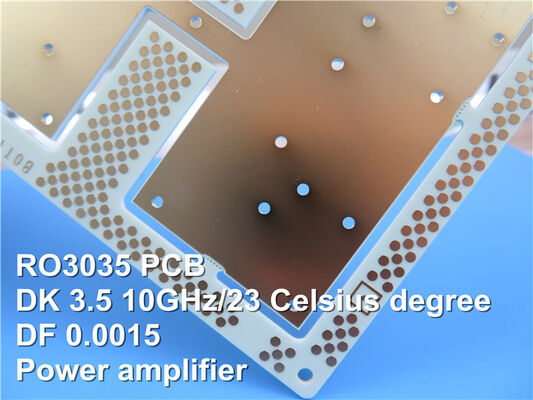

El PWB de Rogers hizo en RO3035 10mil 0.254m m DK3.5 con el oro de la inmersión para la antena del remiendo para las comunicaciones inalámbricas

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Los materiales de alta frecuencia del circuito de Rogers RO3035 son compuestos de cerámica-llenados de PTFE previstos para el uso en microonda comercial y usos del RF. Fue diseñado para ofrecer estabilidad eléctrica y mecánica excepcional en los precios competitivos. Las propiedades mecánicas son constantes. Esto permite que el diseñador desarrolle diseños de múltiples capas del tablero sin el encuentro de alabeos o de problemas de la confiabilidad. Los materiales RO3035 exhiben un coeficiente de la extensión termal (CTE) en el eje de X y de Y de 17 ppm/℃. Este coeficiente de la extensión se hace juego al del cobre, después del cual permite que el material exhiba estabilidad dimensional excelente, con la contracción típica del grabado de pistas, graban al agua fuerte y cuecen, de menos de 0,5 milipulgadas por pulgada. Z-AXIS CTE es 24 ppm/℃, que proporciona confiabilidad plateada excepcional del por-agujero, incluso en ambientes severos.



Usos típicos:

1) Radar automotriz

2) Transmisión de datos en sistemas de cable

3) Antenas de satélite de colocación globales

4) Amplificadores de potencia y antenas



Especificaciones del PWB

TAMAÑO DEL PWB 55 x 57mm=1PCS
TIPO DEL TABLERO El doble echó a un lado PWB
Número de capas 2 capas
Componentes superficiales del soporte
A través de componentes del agujero
PILA DE LA CAPA cobre ------- capa SUPERIOR de 18um (0,5 onzas) +plate
RO3035 0.254m m
cobre ------- 18um (0,5 onzas) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 4 milipulgadas/4
Agujeros mínimos/máximos: 0,4 milímetros/5,5 milímetros
Número de diversos agujeros: 5
Número de agujeros de taladro: 79
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia: no
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: RO3035 0.254m m
Externo final de la hoja: 1 onza
Hoja final interna: N/A
Altura final del PWB: 0,3 milímetros ±0.1
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión
Suelde la máscara para aplicarse a: N/A
Color de la máscara de la soldadura: N/A
Tipo de la máscara de la soldadura: N/A
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente N/A
Color de la leyenda componente N/A
Fabricante Name o logotipo: N/A
VÍA Plateado a través del agujero (PTH), tamaño mínimo 0.4m m.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



Oro de la inmersión DK3.5 del tablero 10mil 0.254m m del PWB de RO3035 Rogers para la antena del remiendo 0



Hoja de datos de Rogers 3035 (RO3035)

Valor típico RO3035
Propiedad RO3035 Dirección Unidades Condición Método de prueba
Constante dieléctrica, εProcess 3.50±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 afianzó Stripline con abrazadera
Constante dieléctrica, εDesign 3,6 Z   8GHz a 40 gigahertz Método de la longitud de la fase diferenciada
Factor de disipación, tanδ 0,0015 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coeficiente termal de ε -45 Z ppm/℃ 10 gigahertz de -50del℃ del℃to 150 IPC-TM-650 2.5.5.5
Estabilidad dimensional 0,11
0,11
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistencia de volumen 107   MΩ.cm COND A IPC 2.5.17.1
Resistencia superficial 107   COND A IPC 2.5.17.1
Módulo extensible 1025
1006
X
Y
MPa 23 ASTM D 638
Absorción de la humedad 0,04   % D48/50 IPC-TM-650 2.6.2.1
Calor específico     j/g/k   Calculado
Conductividad termal 0,5   W/M/K 50 ASTM D 5470
Coeficiente de extensión termal
(- 55 a 288)
17
17
24
X
Y
Z
ppm/℃ DERECHOde 23℃/50% IPC-TM-650 2.4.4.1
TD 500   TGA   ASTM D 3850
Densidad 2,1   gm/cm3 23 ASTM D 792
Cáscara de cobre Stength 10,2   Ib/in. 1oz, EDC después del flotador de la soldadura IPC-TM 2.4.8
Inflamabilidad V-0       UL 94
