Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | TLF-35 | Cuenta de la capa: | 2 capas |
|---|---|---|---|
| Grueso del PWB: | 0.9m m | Tamaño del PWB: | 90 x 79mm=1PCS |
| Peso de cobre: | 1oZ | Final superficial: | OSP |
| Alta luz: | Tablero superficial del PWB de la capa doble de OSP,tablero del PWB de la capa doble de 0.9m m,placa de circuito de la microonda de 0.9m m |
||

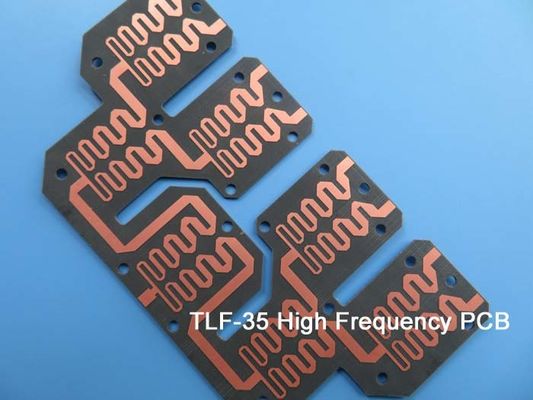

TacónicoPlaca de circuito impreso de microondas Fabricado enTLF-35 30mil 0.762mmcon OSPpara antena de tamaño efectivo
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)
TLF-35A es otro tipo de material RF de bajo costo.Es la mejor opción para aplicaciones comerciales de microondas y radiofrecuencia de bajo costo y alto volumen.TLF-35A tiene una excelente resistencia al desprendimiento para cobre de 1/2 onza y 1 onza (incluso en comparación con los materiales epóxicos estándar), un aspecto crítico cuando se requiere volver a trabajar.
La tasa de absorción de humedad ultrabaja y el bajo factor de disipación de TLF-35A minimizan el cambio de fase con la frecuencia.TLF-35A es dimensionalmente estable debido al uso de telas tejidas en su diseño.Los materiales base TLF-35A muestran una inflamabilidad de V-0 y se prueban de acuerdo con IPC-TM-650.
Ficha técnica de Taconic TLF-35
| TLF-35-xxxx-A VALORES TÍPICOS | |||||
| Propiedad | Método de prueba | Unidades | Valor | Unidades | Valor |
| Constante dieléctrica a 1,9 GHz | Mod. IPC-TM 650 2.5.5.5.1 | 3,50±0,05 | 3,50±0,05 | ||
| Factor de disipación a 1,9 GHz | Mod. IPC-TM 650 2.5.5.5.1 | 0.0016 | 0.0016 | ||
| Factor de disipación a 10 GHz | Mod. IPC-TM 650 2.5.5.5.1 | 0.0022 | 0.0022 | ||
| Absorción de agua | IPC-TM 650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Resistencia al pelado (cobre de 1 oz) | IPC-TM 650 2.4.8 | Lbs./pulgada lineal | 10 | Mmm | 1.8 |
| Resistividad de volumen | IPC-TM 650 2.5.17.1 | Mohm.cm | 2,0x109 | Mohm.cm | 2,0x109 |
| Resistividad de superficie | IPC-TM 650 2.5.17.1 | mamá | 3,0x108 | mamá | 3,0x108 |
| Resistencia a la flexión a lo largo | IPC-TM 650 2.4.4 | psi | 13,000 | Mmm2 | 90 |
| Resistencia a la flexión en sentido transversal | IPC-TM 650 2.4.4 | psi | 13,000 | Mmm2 | 90 |
| Conductividad térmica | IPC-TM 650 2.4.50 | W/m/K | 0.37 | W/m/K | 0.37 |
| xy CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CET(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| inflamabilidad | UL-94 | V-0 | V-0 |
||
TFL-35A tiene una constante dieléctrica baja de 3,5 +/-0,05 y un factor de disipación bajo de 0,002.
Beneficios de la PCB TLF-35:
Aplicaciones de PCB TLF-35:
Especificaciones de PCB
| TAMAÑO DE PCB | 90x79mm = 1 Uds |
| TIPO DE TABLERO | PCB de doble cara |
| Número de capas | 2 capas |
| Componentes de montaje en superficie | SÍ |
| Componentes de agujero pasante | NO |
| APILAMIENTO DE CAPAS | cobre ------- 35um(1 oz)+placa capa SUPERIOR |
| TLF-35 0,762 mm | |
| cobre ------- 35um(1oz) + placa BOT Layer | |
| TECNOLOGÍA | |
| Traza y espacio mínimos: | 6 mil / 6 mil |
| Agujeros Mínimos / Máximos: | 0,4 mm/2,2 mm |
| Número de diferentes agujeros: | 0 |
| Número de agujeros de perforación: | 0 |
| Número de ranuras fresadas: | 0 |
| Número de recortes internos: | 0 |
| Control de impedancia: | No |
| Número de dedo de oro: | 0 |
| MATERIAL DEL TABLERO | |
| Epoxi de vidrio: | TLF-35 0,762 mm |
| Lámina final externa: | 1.5 onzas |
| Lámina final interna: | N / A |
| Altura final de PCB: | 0,9 mm |
| CHAPADO Y RECUBRIMIENTO | |
| Acabado de la superficie | OSP |
| Máscara de soldadura aplicable a: | NO |
| Color de la máscara de soldadura: | N / A |
| Tipo de máscara de soldadura: | N / A |
| CONTORNO/CORTE | Enrutamiento |
| CALIFICACIÓN | |
| Lado de la leyenda del componente | N / A |
| Color de la leyenda del componente | N / A |
| Nombre o logotipo del fabricante: | Marcado en el tablero en un conductor y rotulado ÁREA LIBRE |
| A TRAVÉS DE | N / A |
| CLASIFICACIÓN DE FLAMIBILIDAD | Aprobación UL 94-V0 MÍN. |
| TOLERANCIA DE DIMENSIÓN | |
| Dimensión del esquema: | 0.0059" |
| Recubrimiento del tablero: | 0.0029" |
| Tolerancia de perforación: | 0.002" |
| PRUEBA | Prueba eléctrica 100% previo envío |
| TIPO DE OBRA A SUMINISTRAR | archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc. |
| VÍA DE SERVÍCIO | En todo el mundo, en todo el mundo. |
