Datos del producto:
Pago y Envío Términos:
|
| Material de base: | Se trata de la TLX-7 | Cuenta de la capa: | 2 capas |
|---|---|---|---|
| Grueso del PWB: | 1,6 mm | Tamaño del PWB: | 92 x 92 mm = 1 PCS |
| Máscara de la soldadura: | verde | Serigrafía: | Blanco |
| Peso de cobre: | 1oZ | Finalización de la superficie: | HASL |
| Alta luz: | 2 capas de HASL del PWB del final,PWB del final del cobre HASL de 1 onza,PWB de la capa doble del cobre de 1 onza |
||
TLX-7 62mil 1.575mmCon la inmersión de platapara el separador de potencia

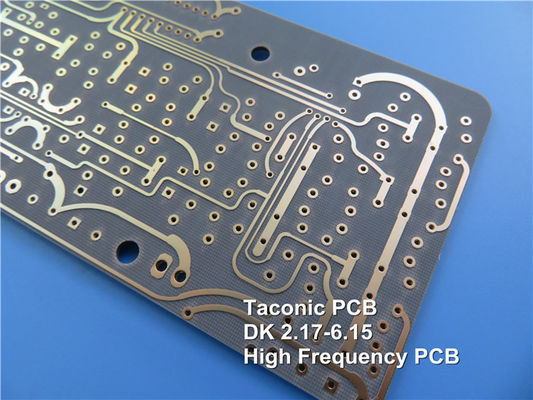

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son sólo para referencia)
TLX ofrece fiabilidad en una amplia gama de aplicaciones de RF. Este material es versátil debido a su rango de 2,45 - 2,65 DK y espesores disponibles y revestimiento de cobre.Es adecuado para diseños de microondas de bajo número de capas.
TLX es un laminado de fibra de vidrio basado en PTFE, es ideal para su uso en sistemas de radar, comunicaciones móviles, equipos de prueba de microondas, dispositivos de transmisión de microondas y componentes de RF.
DK TLX-7
| El tipo | DK | |
| Se aplicará el procedimiento siguiente: | 2.17 | |
| El TLY-5 | 2.20 | |
| El TLY-3 | 2.33 | |
| Término de referencia | Se trata de la siguiente: | 2.45 |
| Término de referencia | Se trata de la TLX-9 | 2.50 |
| Título de la licencia | Se trata de la TLX-8 | 2.55 |
| Término de referencia | Se trata de la TLX-7 | 2.60 |
| Término de referencia | Se trata de la TLX-6 | 2.65 |
| TLE-95 y TLE-95 | 2.95 | |
| El TLC-27 | 2.75 | |
| El TLC-30 | RF-30, también conocido como RF-30. | 3.00 |
| El TLC-32 | 3.20 | |
| El TLF-35 | 3.50 | |
| El número de unidades de producción de las unidades de producción | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| Se trata de la TRF-45. | 4.50 | |
| RF-60A | 6.15 | |
| El CER-10 | 10 |
|
TLX es un caballo de batalla en el mundo del sustrato de microondas de RF, donde la fibra de vidrio ofrece refuerzo mecánico siempre que un sustrato experimente entornos severos como:resistencia al arrastramiento de los PCB atornillados a una carcasa que encuentran altos niveles de vibración durante el lanzamiento espacial, exposición a altas temperaturas en los módulos del motor, resistencia a la radiación en el espacio,Antena para buques de guerra que se someten a ambientes extremos en el mar y un sustrato para altímetros que ven un amplio rango de temperaturas durante el vuelo.
Hay TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) y TLX-6 (dk2.65) en la familia TLX. El grosor dieléctrico de TLX-0 oscila entre 0.127 mm y 6.35 mm (5mil-250mil),TLX-9 oscila entre 0 y.05mm a 6.35mm (2mil - 250mil), TLX-8 oscila entre 0.064mm a 6.35mm (2.5mil a 250mil), TLX-7 oscila entre 0.089mm a 6.35mm (3.5mil - 250mil), TLX-6 oscila entre 0.089mm a 6.35mm (3.5mil a 250mil).
Beneficios:
1Excelentes propiedades mecánicas y térmicas
2. DK baja y estable
3Es dimensionalmente estable.
4Baja absorción de humedad
5. Calificación UL 94 V-O
6. DK muy controlado
7. DF bajo
8. Para diseños de microondas con bajo número de capas
Las aplicaciones son antenas, acopladores, divisores, combinadores, amplificadores, mezcladores, filtros, componentes pasivos
Especificaciones de los PCB
| Tamaño del PCB | 92 x 92 mm = 1 PCS |
| Tipo de tablero | PCB de doble cara |
| Número de capas | 2 capas |
| Componentes montados en la superficie | - Sí, es cierto. |
| A través de componentes perforados | No |
| El nivel de la carga | cobre ------- 35um ((1 onzas) + capa TOP de placa |
| El TLX-7 1.575 mm | |
| cobre ------- 35um ((1 oz) + placa BOT capa | |
| La tecnología | |
| Traza y espacio mínimos: | 10 mil / 10 mil |
| Agujas mínimas / máximas: | 0.3 mm |
| Número de agujeros diferentes: | 1 |
| Número de agujeros de perforación | 1 |
| Número de ranuras fresadas: | 0 |
| Número de recortes internos: | 0 |
| Control de la impedancia: | No es |
| Número del dedo dorado: | 0 |
| Materiales para el tablero | |
| Vidrio epoxi: | El TLX-7 1.575 mm |
| Folios finales exteriores: | 1.5 onzas |
| En el interior de la lámina final: | No incluido |
| Altura final del PCB: | 1.6 mm ± 10% |
| Revestimiento y revestimiento | |
| Finalización de la superficie | Plata de inmersión |
| Máscara de soldadura Aplicar a: | En la parte superior |
| Color de la máscara de soldadura: | El verde |
| Tipo de máscara de soldadura: | No incluido |
| Conto/corte | Enrutamiento |
| Marcado | |
| Lado de la leyenda del componente | En la parte superior |
| Color de la leyenda del componente | Blanco |
| Nombre o logotipo del fabricante: | Marcado en el tablero en un conductor y con piernas |
| VIA | Revestido con agujeros (PTH), 0,3 mm |
| Clasificación de la inflamabilidad | Se aplicará la norma de homologación de tipo ISOFIX. |
| TOLERANCIA de las dimensiones | |
| Dimensión del contorno: | 0.0059" |
| El revestimiento del tablero: | 0.0029" |
| Tolerancia del taladro: | 0.002" |
| TEST | Prueba eléctrica al 100% antes del envío |
| Tipo de obra de arte a suministrar | archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc |
| Área de servicio | En todo el mundo. |
