superficie sin plomo de plata del PWB HASL de la inmersión de 62mil TLX-0

62mil TLX-0 Immersion Silver PCB HASL Lead Free Surface
62mil TLX-0 Immersion Silver PCB HASL Lead Free Surface 62mil TLX-0 Immersion Silver PCB HASL Lead Free Surface

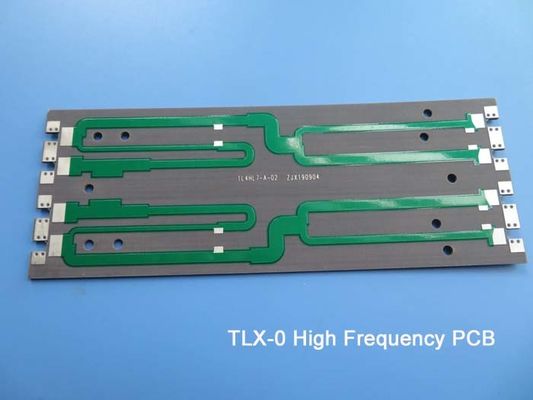

Ampliación de imagen :  superficie sin plomo de plata del PWB HASL de la inmersión de 62mil TLX-0

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-028.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Material de base: Se trata de la siguiente: Cuenta de la capa: 2 capas
Grueso del PWB: 1,6 mm Tamaño del PWB: 135 x 66 mm = 1 PCS
Máscara de la soldadura: verde Serigrafía: Blanco
Peso de cobre: 1oZ Finalización de la superficie: HASL sin plomo
Alta luz:

PWB de plata de la inmersión 62mil

,

PWB de plata de la inmersión de 1.575m m

,

PWB sin plomo de 62mil HASL



PCB de alta frecuencia tácnicoConstruido sobreTLX-0 62mil 1.575 mmCon la inmersión de plata paraAntenna de RF

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son sólo para referencia)



TLX ofrece fiabilidad en una amplia gama de aplicaciones de RF. Este material es versátil debido a su rango de 2,45 - 2,65 DK y espesores disponibles y revestimiento de cobre.Es adecuado para diseños de microondas de bajo número de capas.



TLX es un laminado de fibra de vidrio basado en PTFE, es ideal para su uso en sistemas de radar, comunicaciones móviles, equipos de prueba de microondas, dispositivos de transmisión de microondas y componentes de RF.



Especificaciones de los PCB

Tamaño del PCB 135 x 66 mm = 1 PCS
Tipo de tablero PCB de doble cara
Número de capas 2 capas
Componentes montados en la superficie - Sí, es cierto.
A través de componentes perforados No
El nivel de la carga cobre ------- 35um ((1 onzas) + capa TOP de placa
Se trata de un sistema de control de la velocidad.
cobre ------- 35um ((1 oz) + placa BOT capa
La tecnología
Traza y espacio mínimos: 7 mil / 7 mil
Agujas mínimas / máximas: 0.4 mm/2.0 mm
Número de agujeros diferentes: No incluido
Número de agujeros de perforación No incluido
Número de ranuras fresadas: 0
Número de recortes internos: 0
Control de la impedancia: No es
Número del dedo dorado: 0
Materiales para el tablero
Vidrio epoxi: Se trata de un sistema de control de la velocidad.
Folios finales exteriores: 1.5 onzas
En el interior de la lámina final: No incluido
Altura final del PCB: 1.6 mm ± 10%
Revestimiento y revestimiento
Finalización de la superficie HASL libre de plomo
Máscara de soldadura Aplicar a: Bajo, 12 micrones mínimo
Color de la máscara de soldadura: Verde, PSR-2000GT600D, suministrado por Taiyo.
Tipo de máscara de soldadura: El LPSM
Conto/corte Enrutamiento
Marcado
Lado de la leyenda del componente Bajo
Color de la leyenda del componente Blanco, IJR-4000 MW300, marca Taiyo
Nombre o logotipo del fabricante: Marcado en el tablero en un conductor y con piernas
VIA No incluido
Clasificación de la inflamabilidad Se aplicará la norma de homologación de tipo ISOFIX.
TOLERANCIA de las dimensiones
Dimensión del contorno: 0.0059"
El revestimiento del tablero: 0.0029"
Tolerancia del taladro: 0.002"
TEST Prueba eléctrica al 100% antes del envío
Tipo de obra de arte a suministrar archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc
Área de servicio En todo el mundo.




TLX es un caballo de batalla en el mundo del sustrato de microondas de RF, donde la fibra de vidrio ofrece refuerzo mecánico siempre que un sustrato experimente entornos severos como:resistencia al arrastramiento de los PCB atornillados a una carcasa que encuentran altos niveles de vibración durante el lanzamiento espacial, exposición a altas temperaturas en los módulos del motor, resistencia a la radiación en el espacio,Antena para buques de guerra que se someten a ambientes extremos en el mar y un sustrato para altímetros que ven un amplio rango de temperaturas durante el vuelo.



Hay TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) y TLX-6 (dk2.65) en la familia TLX. El grosor dieléctrico de TLX-0 oscila entre 0.127 mm y 6.35 mm (5mil-250mil),TLX-9 oscila entre 0 y.05mm a 6.35mm (2mil - 250mil), TLX-8 oscila entre 0.064mm a 6.35mm (2.5mil a 250mil), TLX-7 oscila entre 0.089mm a 6.35mm (3.5mil - 250mil), TLX-6 oscila entre 0.089mm a 6.35mm (3.5mil a 250mil).



Beneficios:

(1) Baja absorción de humedad

(2) Calificación UL 94 V-O

(3) Para diseños de microondas con bajo número de capas



Aplicaciones:

(1) Antenas

(2) acopladores, separadores, combinadores,

(3) Amplificadores, mezcladores y filtros

(4) Componentes pasivos



DK TLX-0

El tipo DK
Se aplicará el procedimiento siguiente: 2.17
El TLY-5 2.20
El TLY-3 2.33
Término de referencia Se trata de la siguiente: 2.45
Término de referencia Se trata de la TLX-9 2.50
Título de la licencia Se trata de la TLX-8 2.55
Término de referencia Se trata de la TLX-7 2.60
Término de referencia Se trata de la TLX-6 2.65
TLE-95 y TLE-95 2.95
El TLC-27 2.75
El TLC-30 RF-30, también conocido como RF-30. 3.00
El TLC-32 3.20
El TLF-35 3.50
El número de unidades de producción de las unidades de producción 3.50
RF-35 RF-35A2 3.50
TRF-41 4.10
TRF-43 4.30
Se trata de la TRF-45. 4.50
RF-60A 6.15
El CER-10 10



superficie sin plomo de plata del PWB HASL de la inmersión de 62mil TLX-0 0
