Materia prima: | Rogers 4300C | Tamaño del PWB: | 67 x 72mm=1up |
---|---|---|---|
Peso de cobre: | 1oz | Cuenta de la capa: | 2 capas |
Grueso del PWB: | 0.6m m | Final superficial: | Oro de la inmersión |
Alta luz: | PWB de alta frecuencia del PA del repetidor,tablero echado a un lado doble del PWB 20mil,Tablero del PWB de RO4003C Rogers |

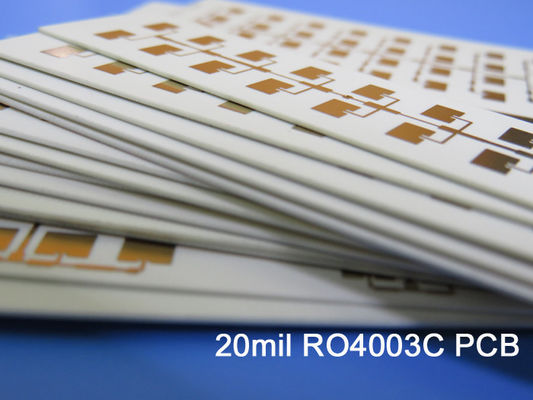

Repetidor de PCB de RF de doble cara de PCB de alta frecuencia PA
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)
Los laminados cerámicos de hidrocarburos RO4003C están diseñados para ofrecer un rendimiento superior de alta frecuencia y una fabricación de circuitos de bajo costo.La selección de laminados típicamente disponibles para los diseñadores se reduce significativamente una vez que las frecuencias operativas aumentan a 500 MHz y más.
Los diseñadores de circuitos de microondas RF, redes coincidentes y líneas de transmisión de impedancia controlada pueden confiar en las características del material RO4003C.Las frecuencias operativas más altas evitan el uso de materiales de placa de circuito estándar en muchas aplicaciones, mientras que la baja pérdida dieléctrica permite emplear el material RO4003C en esas aplicaciones.
La constante dieléctrica es constante en un amplio rango de frecuencias y tiene uno de los coeficientes de temperatura más bajos de cualquier material de placa de circuito.El coeficiente de expansión térmica (CTE) del material RO4003C ofrece a los diseñadores de PCB una serie de ventajas significativas.Debido a su coeficiente de expansión idéntico al del cobre, RO4003C exhibe una alta estabilidad dimensional, una cualidad requerida para la creación de tableros multicapa dieléctricos mixtos.
El CTE bajo del eje Z de RO4003C proporciona una calidad confiable de orificio pasante enchapado, incluso en aplicaciones severas de choque térmico.El material RO4003C tiene una Tg de >280C, por lo que sus características de expansión se mantienen estables en todo el rango de temperaturas de procesamiento de PCB.
tarjeta de circuito impresoEspecificaciones
TAMAÑO DE PCB | 67 x 72 mm = 1 en adelante |
TIPO DE TABLERO | PCB de doble cara |
Número de capas | 2 capas |
Componentes de montaje en superficie | SÍ |
Componentes de agujero pasante | NO |
APILAMIENTO DE CAPAS | cobre ------- 35um(1 oz)+placa capa SUPERIOR |
RO4003C 0.508mm | |
cobre ------- 35um(1oz) + placa BOT Capa | |
TECNOLOGÍA | |
Traza y espacio mínimos: | 7,9 mil / 5,9 mil |
Agujeros Mínimos / Máximos: | 0,4 mm / 0,4 mm |
Número de diferentes agujeros: | 1 |
Número de agujeros de perforación: | 3 |
Número de ranuras fresadas: | 0 |
Número de recortes internos: | 0 |
Control de impedancia: | No |
Número de dedo de oro: | 0 |
MATERIAL DEL TABLERO | |
Epoxi de vidrio: | RO4003C Tg280℃, ejem <3,48, Rogers Corp. |
Lámina final externa: | 1.5 onzas |
Lámina final interna: | N / A |
Altura final de PCB: | 0,6 mm ±0,1 |
CHAPADO Y RECUBRIMIENTO | |
Acabado de la superficie | Oro de inmersión, 37% |
Máscara de soldadura aplicable a: | N / A |
Color de la máscara de soldadura: | N / A |
Tipo de máscara de soldadura: | N / A |
CONTORNO/CORTE | Enrutamiento |
CALIFICACIÓN | |
Lado de la leyenda del componente | N / A |
Color de la leyenda del componente | N / A |
Nombre o logotipo del fabricante: | N / A |
A TRAVÉS DE | Orificio pasante chapado (PTH), tamaño mínimo 0,4 mm. |
CLASIFICACIÓN DE FLAMIBILIDAD | N / A |
TOLERANCIA DE DIMENSIÓN | |
Dimensión del esquema: | 0.0059" |
Recubrimiento del tablero: | 0.0029" |
Tolerancia de perforación: | 0.002" |
PRUEBA | Prueba eléctrica 100% previo envío |
TIPO DE OBRA A SUMINISTRAR | archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc. |
VÍA DE SERVÍCIO | En todo el mundo, en todo el mundo. |
Las aplicaciones típicas son las siguientes:
Hoja de datos de Rogers 4003C (RO4003C)
Valor típico de RO4003C | |||||
Propiedad | RO4003C | Dirección | Unidades | Condición | Método de prueba |
Constante dieléctrica,εProceso | 3,38±0,05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Línea de banda sujeta | |
Constante dieléctrica,εDiseño | 3.55 | Z | 8 a 40 GHz | Método de longitud de fase diferencial | |
Factor de disipacióntan,δ | 0.0027 0.0021 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
Coeficiente Térmico de ε | +40 | Z | ppm/℃ | -50℃a 150℃ | IPC-TM-650 2.5.5.5 |
Resistividad de volumen | 1,7x1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
Resistividad de superficie | 4,2x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
Fuerza eléctrica | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
Módulo de tracción | 19,650(2,850) 19.450(2.821) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
Resistencia a la tracción | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
Fuerza flexible | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Estabilidad dimensional | <0.3 | X,Y | mmm (mil/pulgada) |
después de grabado+E2/150℃ | IPC-TM-650 2.4.39A |
Coeficiente de expansión termal | 11 14 46 |
X Y Z |
ppm/℃ | -55℃a288℃ | IPC-TM-650 2.4.41 |
Tg | >280 | ℃TMA | A | IPC-TM-650 2.4.24.3 | |
Td | 425 | ℃TGA | ASTM D 3850 | ||
Conductividad térmica | 0.71 | M/M/ok | 80℃ | ASTM C518 | |
Absorción de humedad | 0.06 | % | 48hrs inmersión 0.060" muestra Temperatura 50℃ |
ASTM D 570 | |
Densidad | 1.79 | gramos/cm3 | 23℃ | ASTM D 792 | |
Fuerza de pelado de cobre | 1.05 (6.0) |
N/mm (pli) |
después de la soldadura flotar 1 oz. Lámina EDC |
IPC-TM-650 2.4.8 | |
inflamabilidad | N / A | UL 94 | |||
Compatible con procesos sin plomo | Sí |
