El doble de alta frecuencia del PWB Rogers 10mil 0.254m m RO4350B echó a un lado PWB del RF

High frequency PCB Rogers 10mil 0.254mm RO4350B Double Sided RF PCB
High frequency PCB Rogers 10mil 0.254mm RO4350B Double Sided RF PCB

Ampliación de imagen :  El doble de alta frecuencia del PWB Rogers 10mil 0.254m m RO4350B echó a un lado PWB del RF

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-004.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: ROGERS 4350B Tamaño del PWB: 30x80=1 para arriba
Peso de cobre: 1oz Grueso del PWB: 0.3m m
Final superficial: Oro de la inmersión Cuenta de la capa: 2 capas

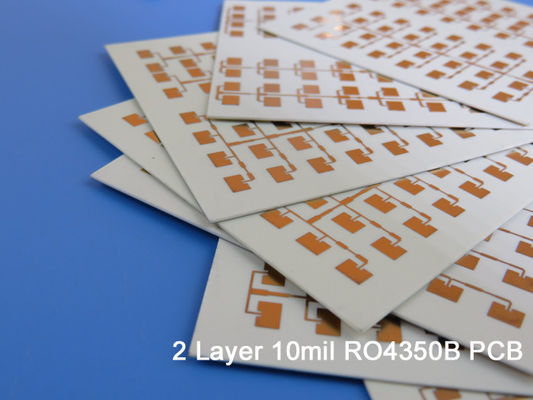

El doble de alta frecuencia del PWB Rogers 10mil 0.254m m RO4350B echó a un lado PWB del RF para LTE

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Las laminas de cerámica del hidrocarburo de RO4350B se diseñan para ofrecer funcionamiento de alta frecuencia superior y la baja fabricación costo del circuito. La selección de laminas típicamente disponibles para los diseñadores es aumento una vez operativo perceptiblemente reducido de las frecuencias a 500 megaciclos y arriba. El material de RO4350B posee las propiedades necesarias por los diseñadores de los circuitos de la microonda del RF y las redes y de la impedancia de transmisión las líneas controladas el hacer juego. La pérdida dieléctrica baja permite que el material de RO4350B sea utilizado en muchas frecuencias de funcionamiento más altas de los usos donde limitar el uso de los materiales convencionales de la placa de circuito.



El coeficiente de temperatura de la constante dieléctrica está entre el más bajo de cualquier material de la placa de circuito, y la constante dieléctrica es estable sobre una gama de frecuencia amplia. El coeficiente termal de la extensión del material de RO4350B (CTE) proporciona varias ventajas dominantes a los diseñadores del PWB. El coeficiente de la extensión de RO4350B es similar al del cobre que permite que el material exhiba estabilidad dimensional excelente, una propiedad necesaria para las construcciones de múltiples capas dieléctricas mezcladas de los tableros. Z-AXIS bajo CTE de RO4350B proporciona calidad plateada confiable del por-agujero, incluso en usos severos del choque termal. El material de RO4350B tiene un Tg de >280C así que sus características de la extensión siguen siendo estables sobre la gama entera de PWB que procesa temperaturas.



Parámetros de un tipo de PWB de 0.3m m RO4350B

TAMAÑO DEL PWB 30 x 80mm=1up
TIPO DEL TABLERO El doble echó a un lado PWB
Número de capas 2 capas
Componentes superficiales del soporte
A través de componentes del agujero NO
PILA DE LA CAPA cobre ------- capa SUPERIOR de 35um (1 onza) +plate
RO4350B 0.254m m
cobre ------- 35um (1oz) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos: N/A
Agujeros mínimos/máximos: N/A
Número de diversos agujeros: N/A
Número de agujeros de taladro: 0
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia: no
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: RO4350B Tg280℃, er<3>
Externo final de la hoja: 1,5 onzas
Hoja final interna: N/A
Altura final del PWB: 0,3 milímetros ±0.1
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión, el 16%
Suelde la máscara para aplicarse a: N/A
Color de la máscara de la soldadura: N/A
Tipo de la máscara de la soldadura: N/A
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente N/A
Color de la leyenda componente N/A
Fabricante Name o logotipo: N/A
VÍA NO
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



Los usos típicos son como sigue:

Radar y sensores automotrices

Antenas celulares de la estación base

Satélites directos de la difusión

Bloque de poco ruido

Amplificadores de potencia

RFID



El doble de alta frecuencia del PWB Rogers 10mil 0.254m m RO4350B echó a un lado PWB del RF 0



Valor típico de RO4350B
Propiedad RO4350B Dirección Unidades Condición Método de prueba
Constante dieléctrica, εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline afianzado con abrazadera 2.5.5.5
Constante dieléctrica, εDesign 3,66 Z   8 a 40 gigahertz Método de la longitud de la fase diferenciada
Disipación Factortan, δ 0,0037
0,0031
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coeficiente termal de ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistencia de volumen 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistencia superficial 5,7 x109   COND A IPC-TM-650 2.5.17.1
Fuerza eléctrica 31.2(780) Z Kv/mm (v/mil) 0.51m m (0,020") IPC-TM-650 2.5.6.2
Módulo extensible 16.767 (2.432)
14.153 (2.053)
X
Y
MPa (ksi) RT ASTM D 638
Resistencia a la tensión 203 (29,5)
130 (18,9)
X
Y
MPa (ksi) RT ASTM D 638
Fuerza flexural 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Estabilidad dimensional <0> X, Y mm/m
(milipulgada/pulgada)
después de etch+E2/150℃ IPC-TM-650 2.4.39A
Coeficiente de extensión termal 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
TD 390   ℃ TGA   ASTM D 3850
Conductividad termal 0,69   W/M/oK 80℃ ASTM C518
Absorción de la humedad 0,06   % 48hours inmersión 0,060"
temperatura 50℃ de la muestra
ASTM D 570
Densidad 1,86   gm/cm3 23℃ ASTM D 792
Cáscara de cobre Stength 0,88
(5,0)
  N/mm
(pli)
después de flotador de la soldadura 1 onza.
Hoja del EDC
IPC-TM-650 2.4.8
Inflamabilidad (3) V-0       UL 94
Proceso sin plomo compatible
