Datos del producto:
Pago y Envío Términos:
|
Materia prima:: | RO4350B | Grueso: | 1.6m m |
---|---|---|---|
Peso de cobre:: | 1oz | Final superficial:: | Oro de la inmersión |
Cuenta de la capa:: | 2 capas | Tamaño del PWB:: | 135 x 135m m |

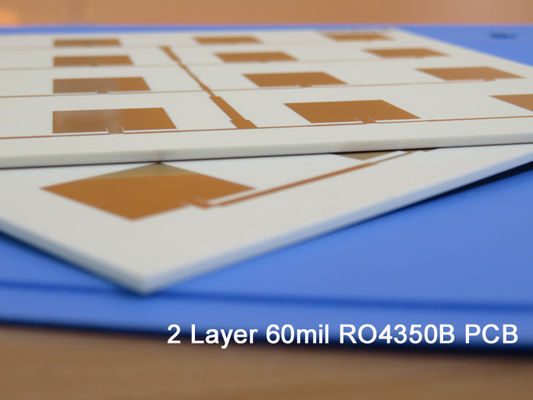

PCB de alta frecuencia Rogers 60mil 1.524mm RO4350B PCB de antena de parche de placa de circuito RF de doble cara
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)
Los laminados cerámicos de hidrocarburos RO4350B de Rogers están diseñados para ofrecer un rendimiento de alta frecuencia superior y una fabricación de circuitos de bajo costo.La selección de laminados típicamente disponibles para los diseñadores se reduce significativamente una vez que las frecuencias operativas aumentan a 500 MHz y más.
Las cualidades requeridas por los diseñadores de circuitos de microondas RF, redes de adaptación y líneas de transmisión de impedancia controlada están presentes en el material RO4350B.Debido a que los materiales de placa de circuito estándar no se pueden usar en muchas aplicaciones debido a las frecuencias operativas más altas, la baja pérdida dieléctrica hace posible emplear el material RO4350B en estas aplicaciones.
La constante dieléctrica es constante en un amplio rango de frecuencias y tiene uno de los coeficientes de temperatura más bajos de cualquier material de placa de circuito.
El coeficiente térmico de expansión (CTE) del material RO4350B ofrece a los diseñadores de PCB una serie de ventajas significativas.Debido a su coeficiente de expansión idéntico al del cobre, RO4350B exhibe una alta estabilidad dimensional, una cualidad requerida para la fabricación de tableros multicapa dieléctricos mixtos.
El CTE bajo del eje Z de RO4350B proporciona una calidad confiable de orificio pasante enchapado, incluso en aplicaciones severas de choque térmico.El material RO4350B tiene una Tg de >280C, por lo que sus características de expansión se mantienen estables en todo el rango de temperaturas de procesamiento de PCB.
PCB RO4350BEspecificaciones
TAMAÑO DE PCB | 135x135mm = 1 Uds |
TIPO DE TABLERO | PCB de alta frecuencia, PCB RF |
Número de capas | PCB de doble cara |
Componentes de montaje en superficie | SÍ |
Componentes de agujero pasante | SÍ |
APILAMIENTO DE CAPAS | cobre ------- 35um(1oz)+PLACA |
RO4350B 60mil | |
cobre ------- 35um(1oz)+PLACA | |
TECNOLOGÍA | |
Traza y espacio mínimos: | 11mil/12mil |
Agujeros Mínimos / Máximos: | 0,3/2,2 mm |
Número de diferentes agujeros: | 5 |
Número de agujeros de perforación: | 184 |
Número de ranuras fresadas: | 0 |
Número de recortes internos: | 0 |
Control de impedancia | NO |
MATERIAL DEL TABLERO | |
Epoxi de vidrio: | RO4350B 60 mil, Tg 288 ℃ |
Lámina final externa: | 1.5oz |
Lámina final interna: | 0oz |
Altura final de PCB: | 1,6 mm ±0,16 |
CHAPADO Y RECUBRIMIENTO | |
Acabado de la superficie | Níquel electrolítico sobre oro de inmersión (ENIG) (2 micras sobre 100 micropulgadas de níquel) |
Máscara de soldadura aplicable a: | NO |
Color de la máscara de soldadura: | NO |
Tipo de máscara de soldadura: | N / A |
CONTORNO/CORTE | Enrutamiento |
CALIFICACIÓN | |
Lado de la leyenda del componente | NO |
Color de la leyenda del componente | NO |
Nombre o logotipo del fabricante: | N / A |
A TRAVÉS DE | Agujero pasante chapado (PTH) |
CLASIFICACIÓN DE FLAMIBILIDAD | Aprobación UL 94-V0 MÍN. |
TOLERANCIA DE DIMENSIÓN | |
Dimensión del esquema: | 0,0059" (0,15 mm) |
Recubrimiento del tablero: | 0,0030" (0,076 mm) |
Tolerancia de perforación: | 0,002" (0,05 mm) |
PRUEBA | Prueba eléctrica 100% previo envío |
TIPO DE OBRA A SUMINISTRAR | archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc. |
VÍA DE SERVÍCIO | En todo el mundo, en todo el mundo. |
Las aplicaciones típicas incluían unaradares y sensores automotrices, antenas de estación base celular, satélites de transmisión directa, bloque de bajo ruido, amplificadores de potencia, RFID.
Ficha de datosde Rogers 4350B (RO4350B)
Valor típico de RO4350B | |||||
Propiedad | RO4350B | Dirección | Unidades | Condición | Método de prueba |
Constante dieléctrica,εProceso | 3,48±0,05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Línea de banda sujeta | |
Constante dieléctrica,εDiseño | 3.66 | Z | 8 a 40 GHz | Método de longitud de fase diferencial | |
Factor de disipacióntan,δ | 0.0037 0.0031 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
Coeficiente Térmico de ε | +50 | Z | ppm/℃ | -50℃a 150℃ | IPC-TM-650 2.5.5.5 |
Resistividad de volumen | 1,2x1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
Resistividad de superficie | 5,7x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
Fuerza eléctrica | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
Módulo de tracción | 16.767(2.432) 14.153(2.053) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
Resistencia a la tracción | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
Fuerza flexible | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Estabilidad dimensional | <0.5 | X,Y | mmm (mil/pulgada) |
después de grabado+E2/150℃ | IPC-TM-650 2.4.39A |
Coeficiente de expansión termal | 10 12 32 |
X Y Z |
ppm/℃ | -55℃a288℃ | IPC-TM-650 2.4.41 |
Tg | >280 | ℃TMA | A | IPC-TM-650 2.4.24.3 | |
Td | 390 | ℃TGA | ASTM D 3850 | ||
Conductividad térmica | 0,69 | M/M/ok | 80℃ | ASTM C518 | |
Absorción de humedad | 0.06 | % | 48hrs inmersión 0.060" muestra Temperatura 50℃ |
ASTM D 570 | |
Densidad | 1.86 | gramos/cm3 | 23℃ | ASTM D 792 | |
Fuerza de pelado de cobre | 0.88 (5.0) |
N/mm (pli) |
después de la soldadura flotar 1 oz. Lámina EDC |
IPC-TM-650 2.4.8 | |
inflamabilidad | (3)V-0 | UL 94 | |||
Compatible con procesos sin plomo | Sí |
